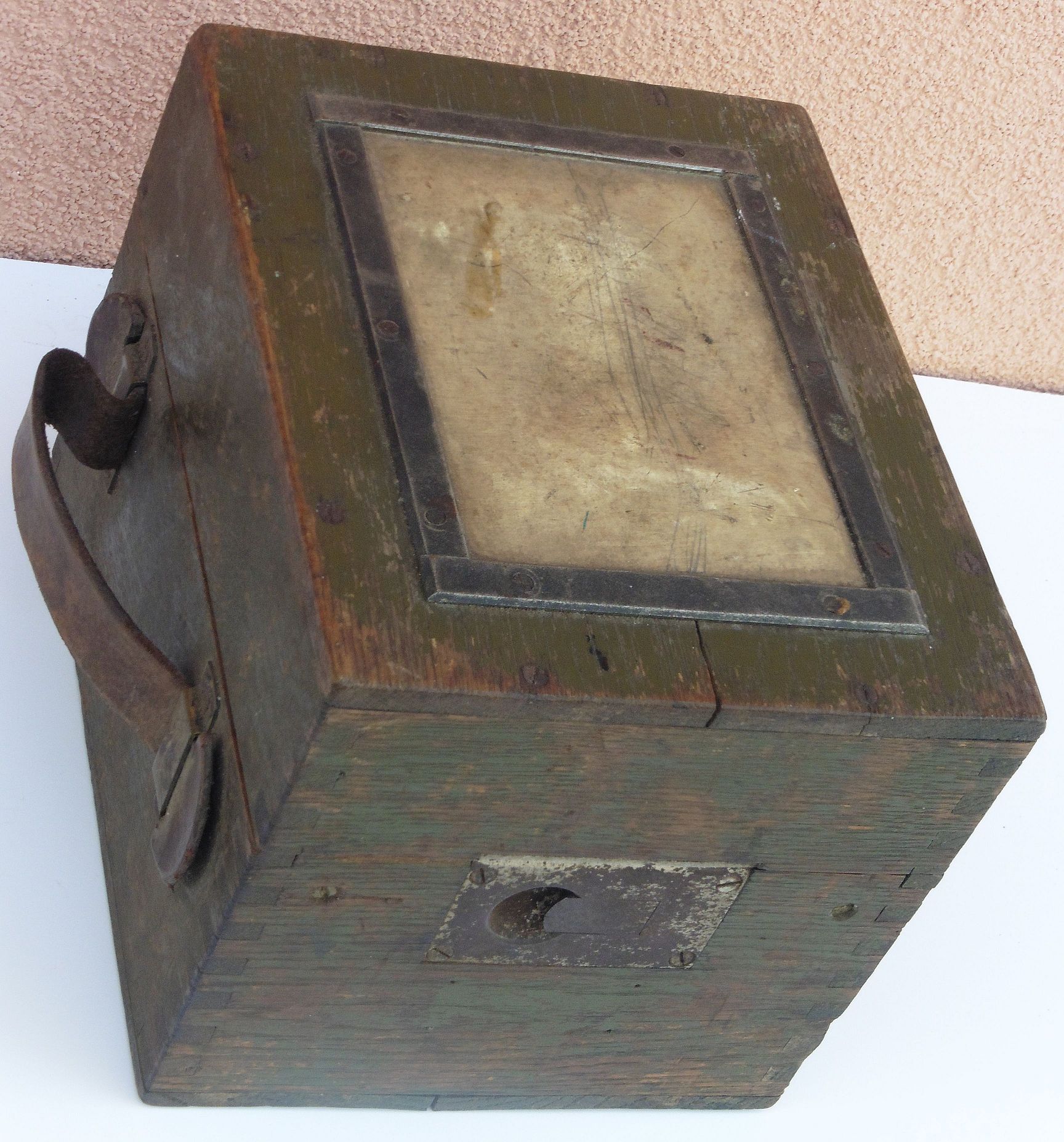

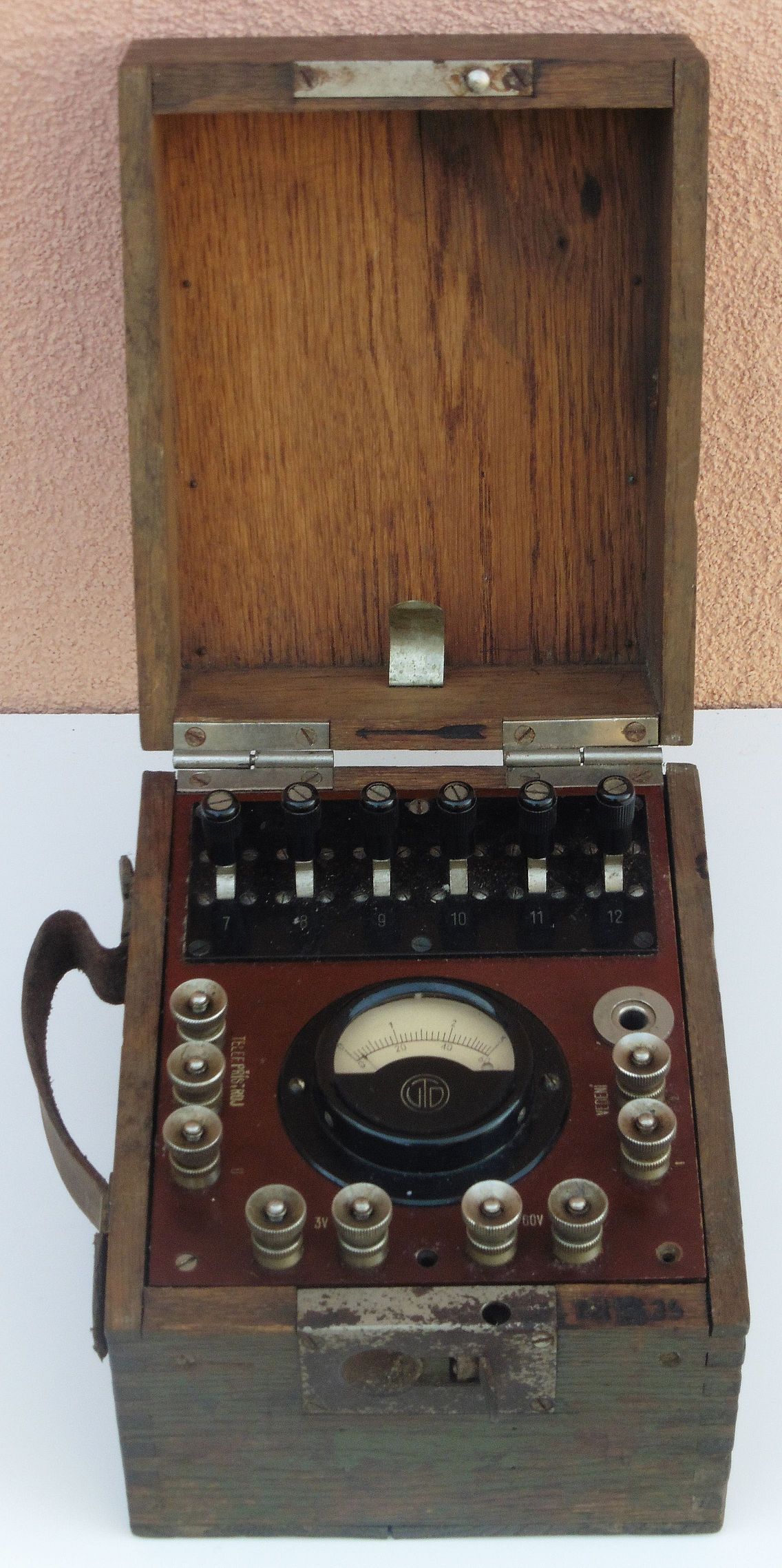

Danas je nabavljen vojni uređaj koji se koristio za provjeru ispravnosti telefonskih linija, baterija i sličnih komponenti u vojnom sustavu telefonskih veza, češkog proizvođača VTD iz 1935. godine.
Češka VTD – Vojenské telegrafní dílny (vojna telegrafska radionica) djelovala je u razdoblju od 1923. do 1939. godine i smatra se protagonistom razvoja sredstava komunikacije za tadašnje čehoslovačke oružane snage u razdoblju između dva svjetska rata.

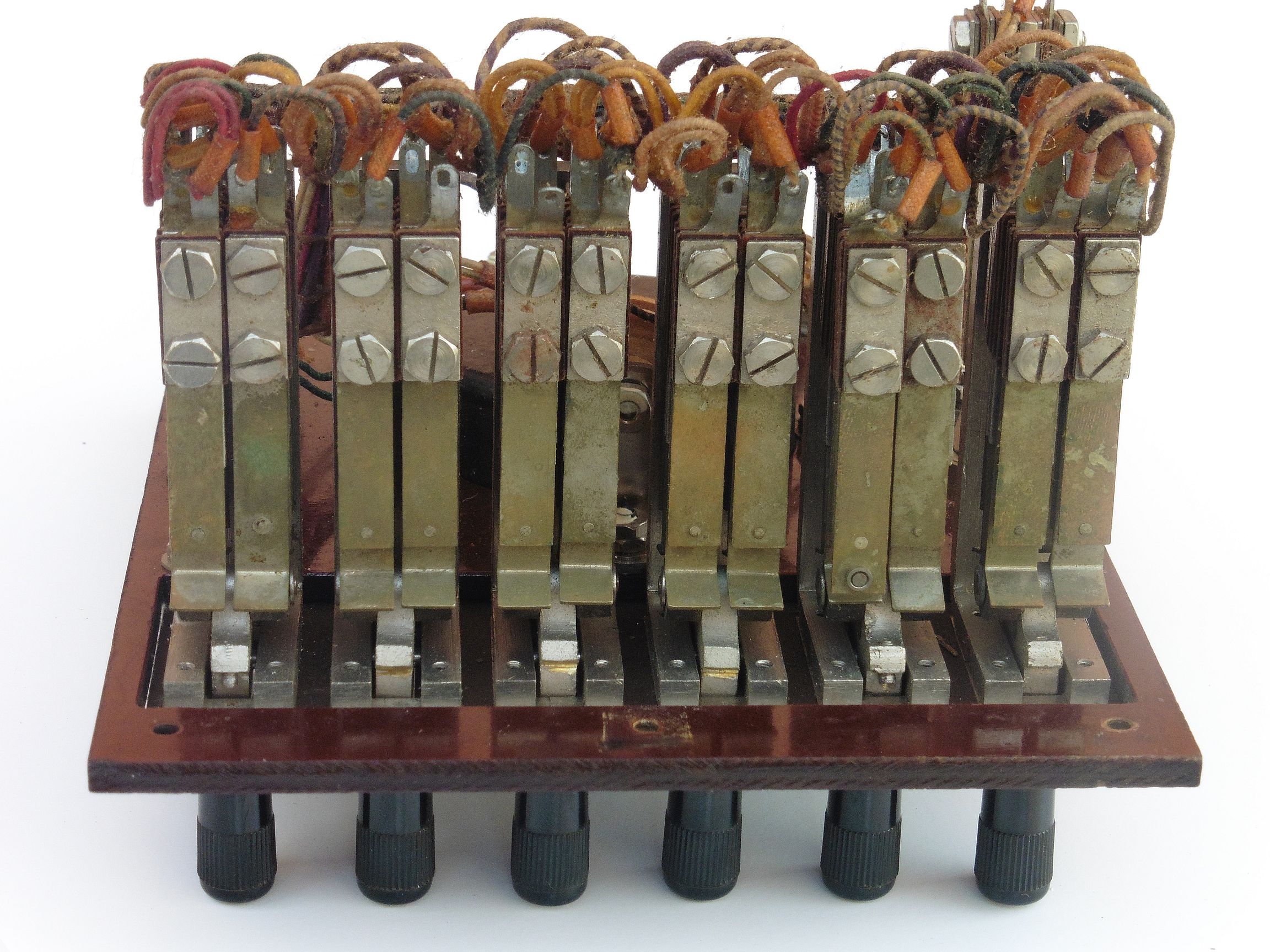

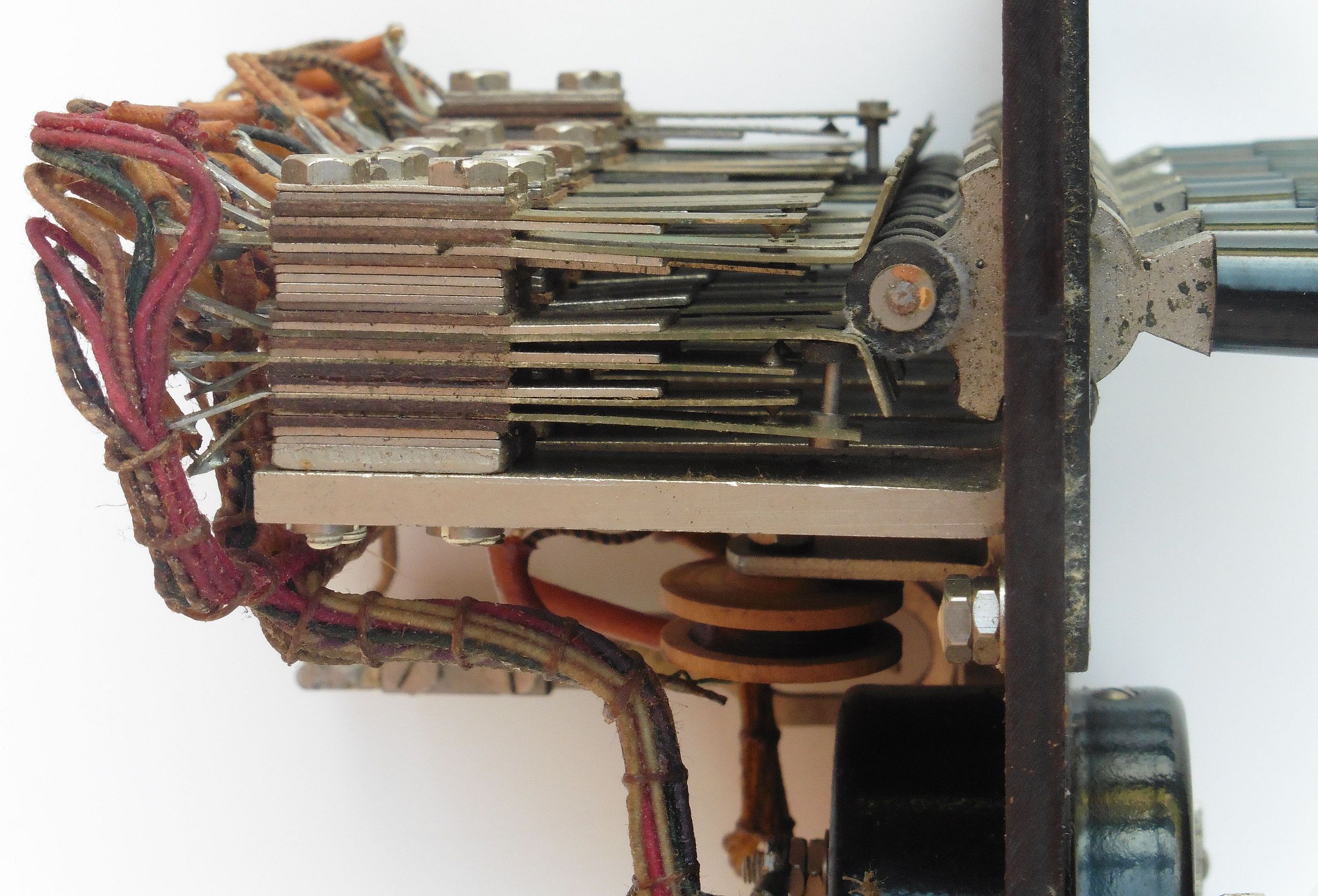

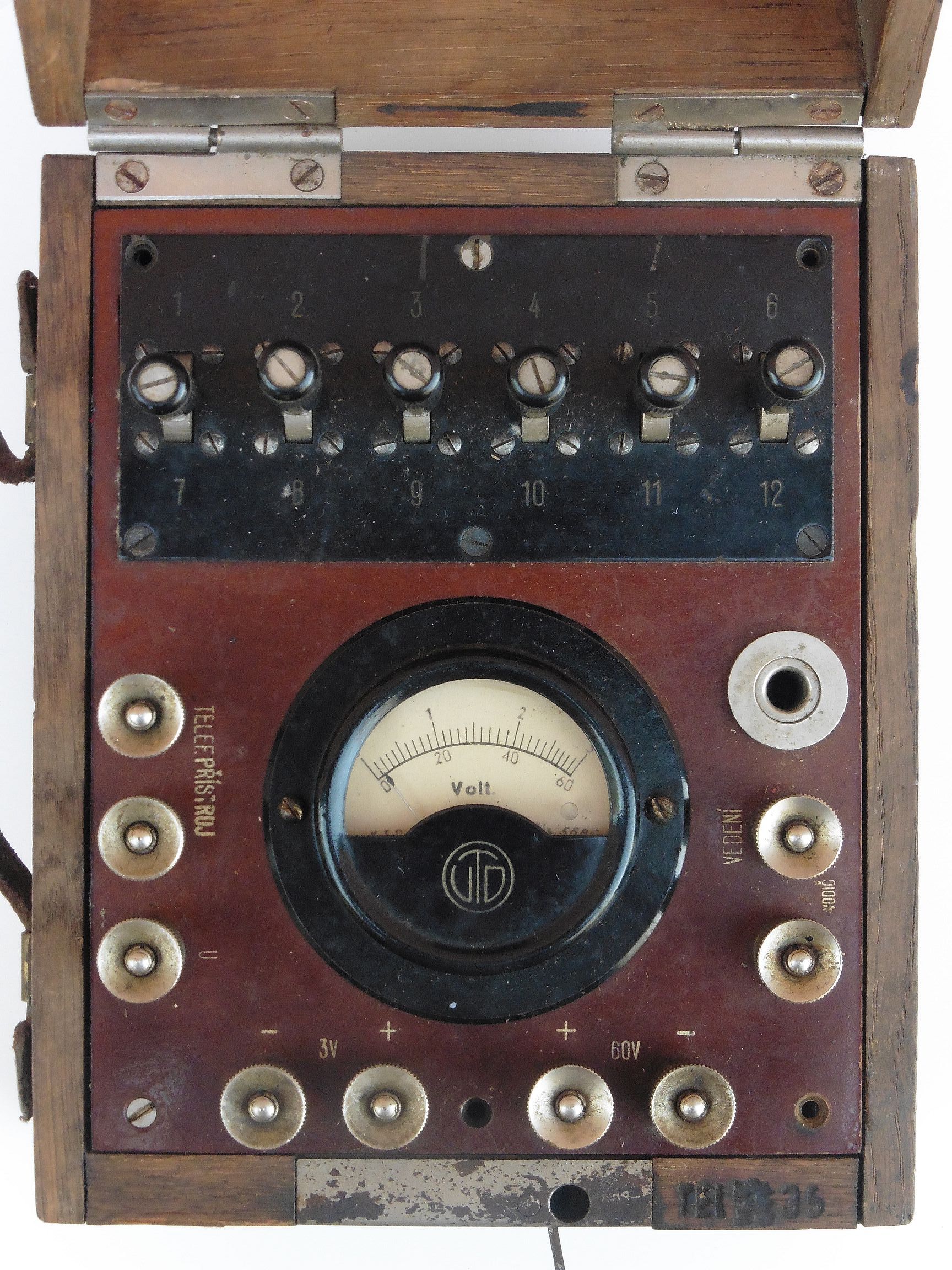

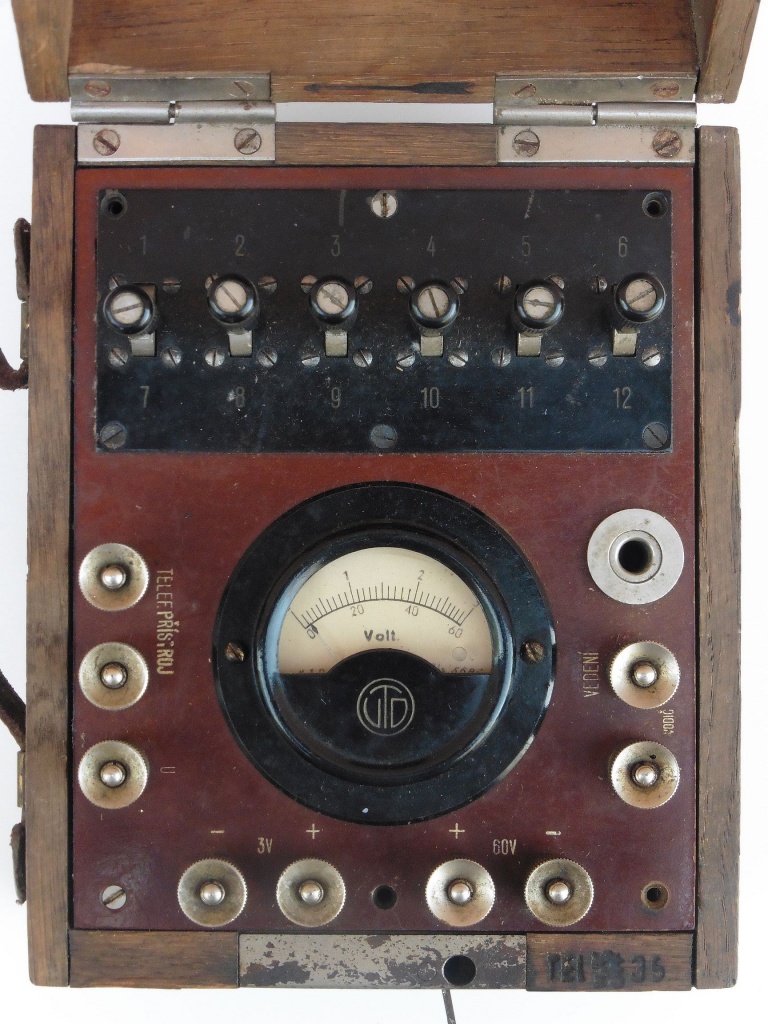

Instrument je jednostavne konstrukcije. Ugrađeni voltmetar ima mjerne opsege od 3 V i 60 V te služi za mjerenje napona dovedenih na donje priključnice sa oznakama 3V i 60V (ispitivanje baterija). Bočne priključnice služe za spajanje instrumenta na telefonsku liniju (odnosno umetanje instrumenta između dolaznog telefonskog voda i telefona) tako da se mogu vršiti mjerenja napona i kontrola signala na liniji. Za kontrolu signala desno od instrumenta nalazi se utičnica za priključak slušalice, a sa šest 2-položajnih sklopki na vrhu odabiru se vrste mjerenja. Opis vrsti mjerenja (označenih brojevima 1 -12) vjerojatno je bio otisnut na bijeloj pločici na kućištu instrumenta, no te su se oznake tijekom vremena na žalost u potpunosti izbrisale.

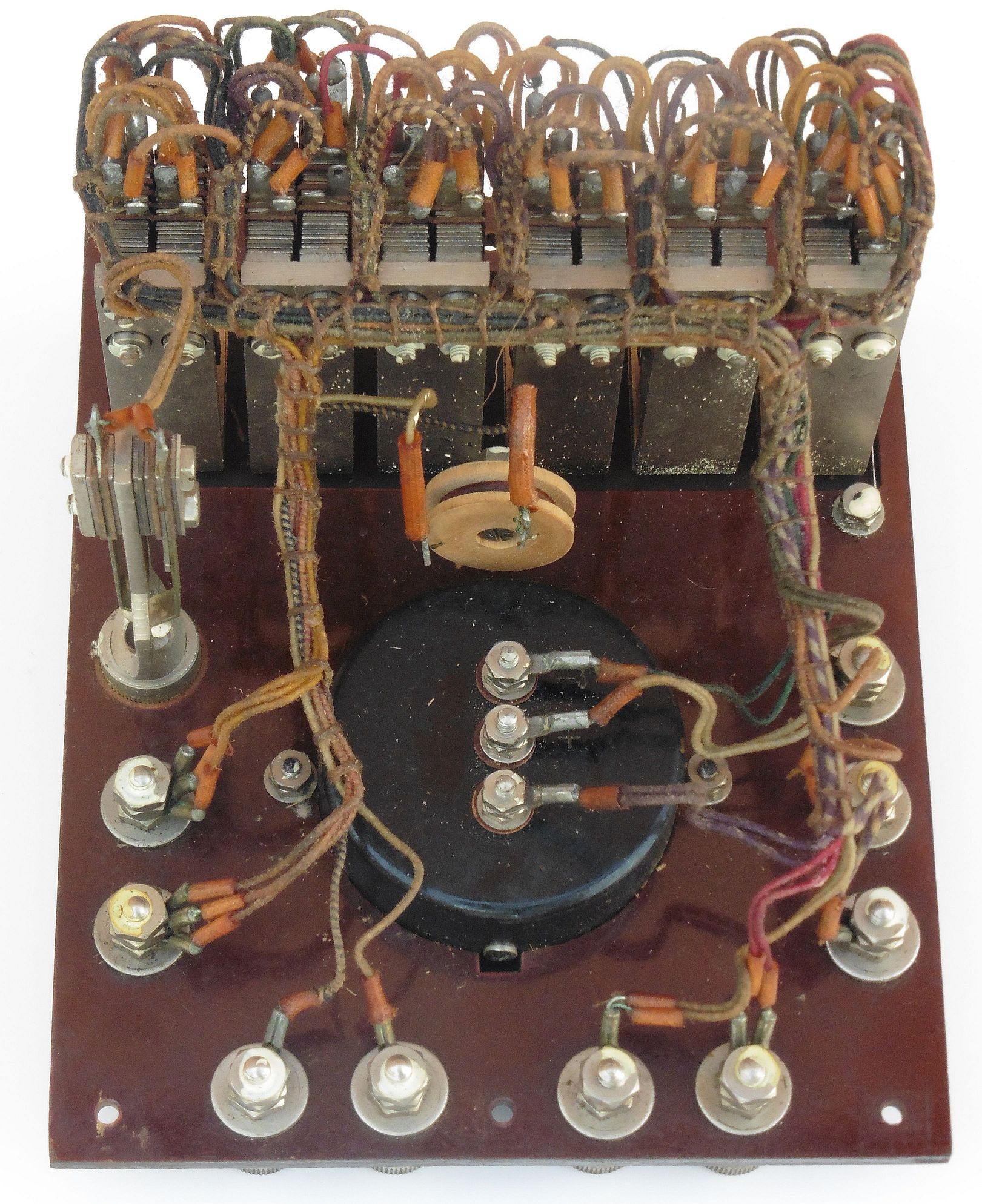

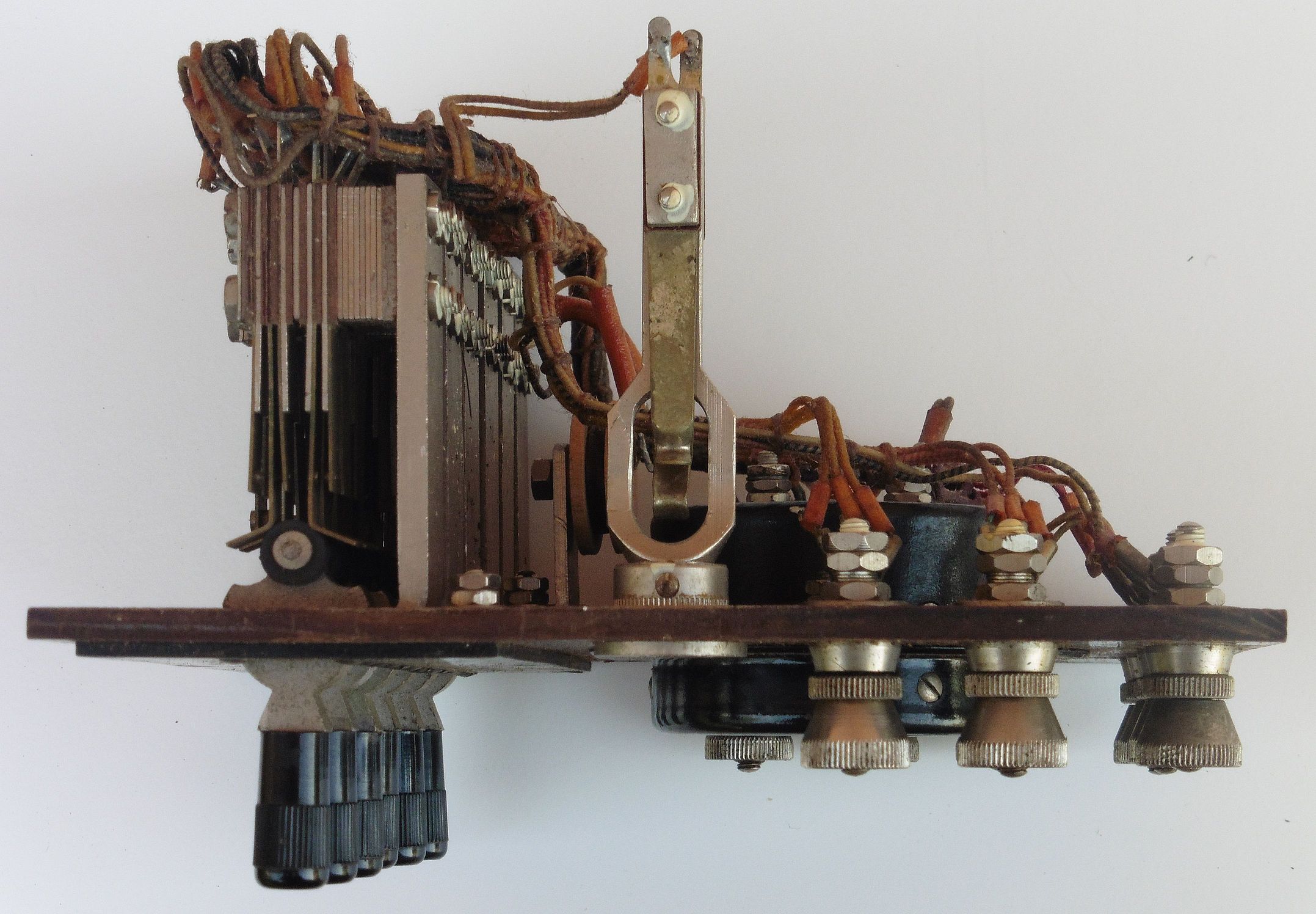

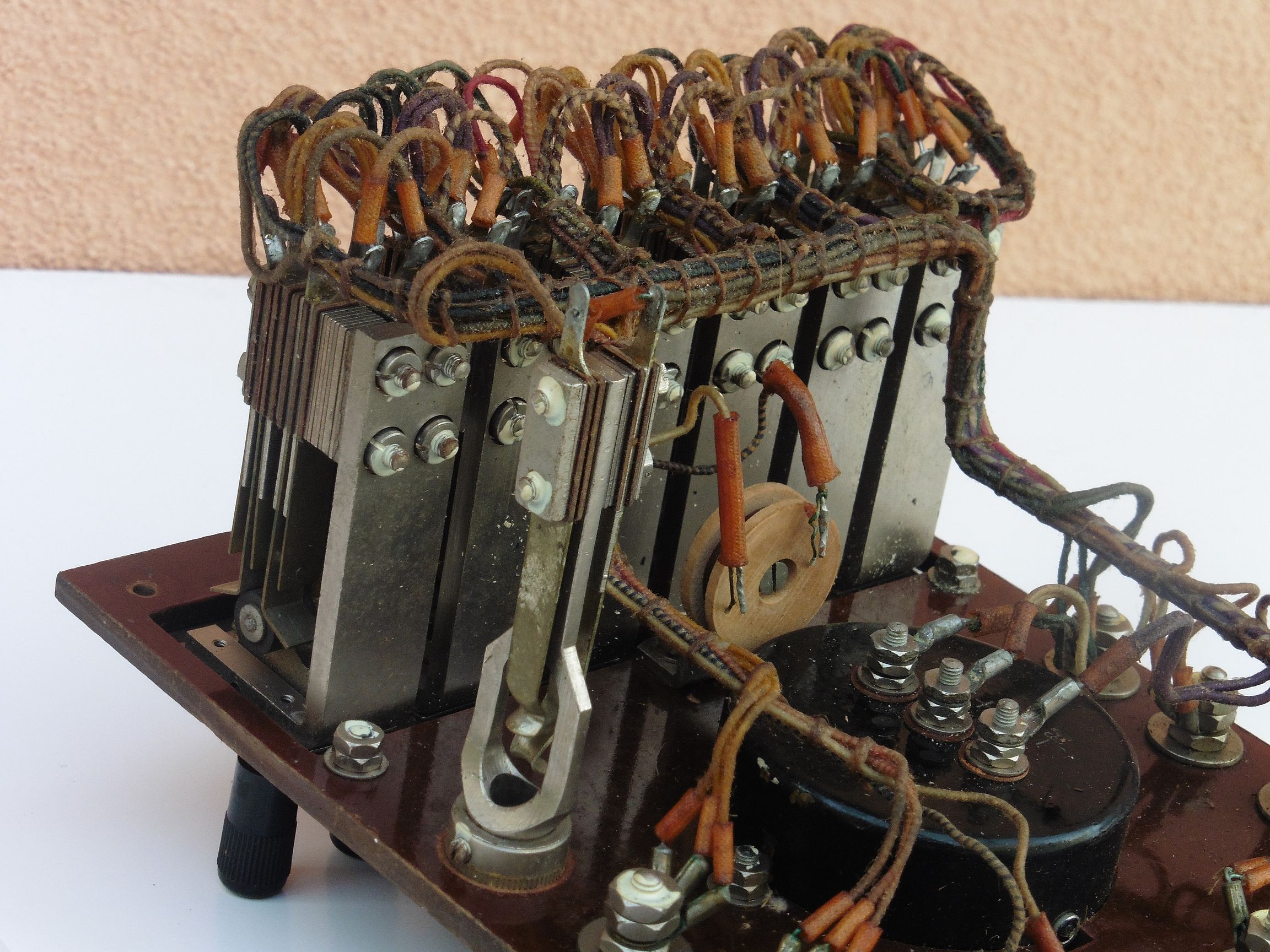

U unutrašnjosti instrumenta osim komponenti montiranih na prednjoj ploči nalazimo samo jednu pasivnu komponentu (vjerojatno otpornik).
Mjerni instrument ima na svom tijelu zasebne priključnice za 3 V i 60 V što znači da su mjerni otpornici ugrađeni unutar njega. S vanjske strane kućišta nema uobičajenog vijka za mehaničko podešavanje kazaljke tako da bez napona pokazuje točno nulu na skali. Oprezno ćemo otvoriti kućište instrumenta kako bi izvršili ovo podešavanje i ispitali ispravnost samog instrumenta.
Kazaljka nije bila na nuli zato jer se lijevi graničnik (izrađen od tvrdog papira) s vremenom ispravio na svojem pregibu te gura kazaljku udesno. Mehaničko podešavanje se inače vrši pomicanjem okomitog jezička ispod centra rotacije kazaljke.
Sa ove strane se vidi žičani mjerni otpornik kao i zakretni svitak mjernog sistema.
Što se tiče vojnih sredstava veze u razdoblju između dva svjetska rata, tu je za evropske zemlje većinski bila zastupljena oprema proizvedena u Francuskoj, Engleskoj i Njemačkoj. Međutim, Češka VTD se u vrijeme svojeg postojanja također razvila u ozbiljnog proizvođača sredstava veze za potrebe tadašnje čehoslovačke vojske, oslanjajući se na vlastito istraživanje te razvoj takve opreme.
Tko zna kada je i kako ovaj primjerak sredstva veze čehoslovačkog VTD-a star devet desetljeća završio na našim prostorima i koji mu je bio ratni i životni put. Svakako mu je danas mjesto u nekom tehničkom ili povijesnom muzeju tako da ovaj primjerak vraćamo u Češku gdje će najbolje cijeniti njegova povijesna vrijednost 🙂
