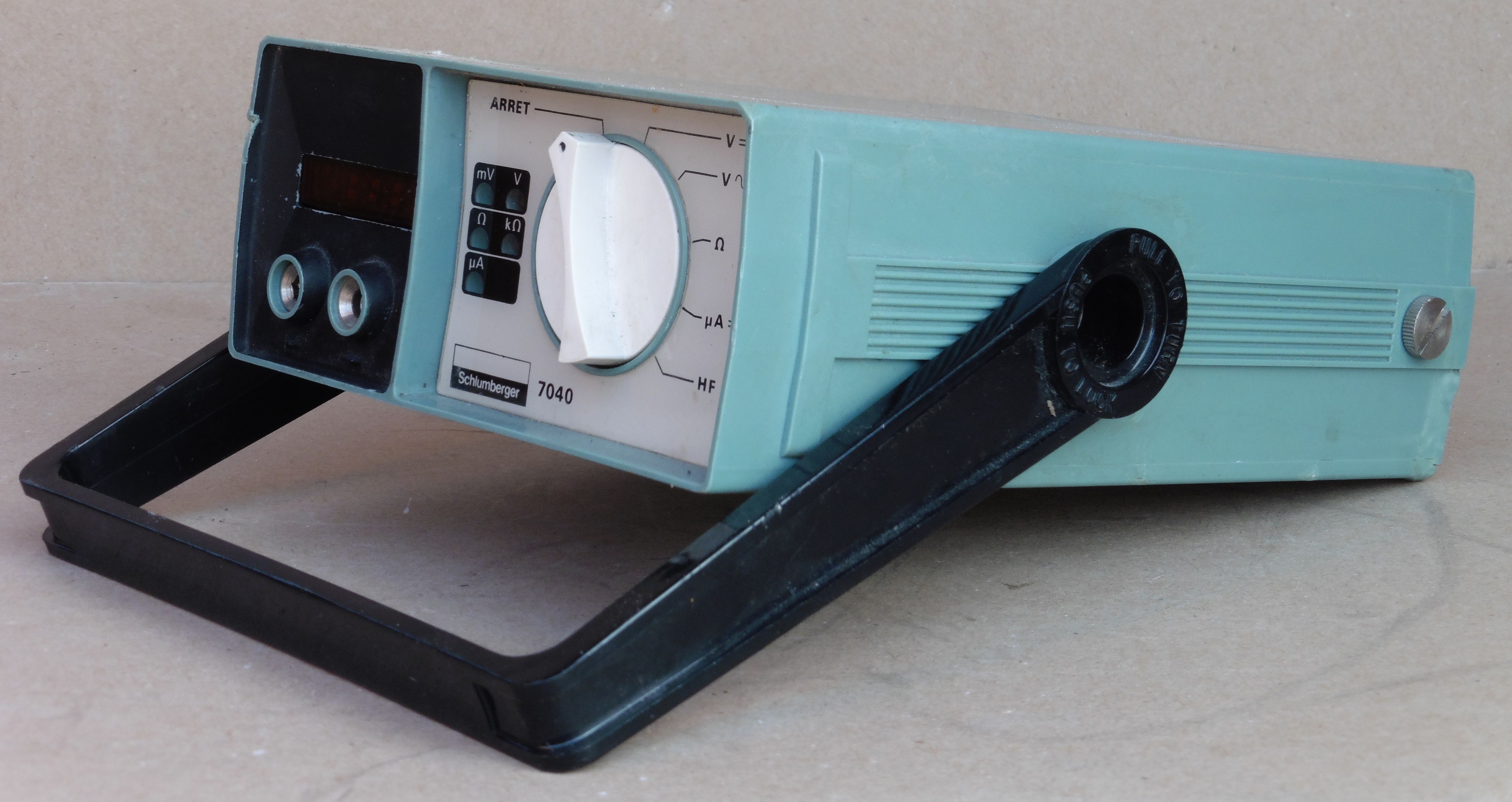

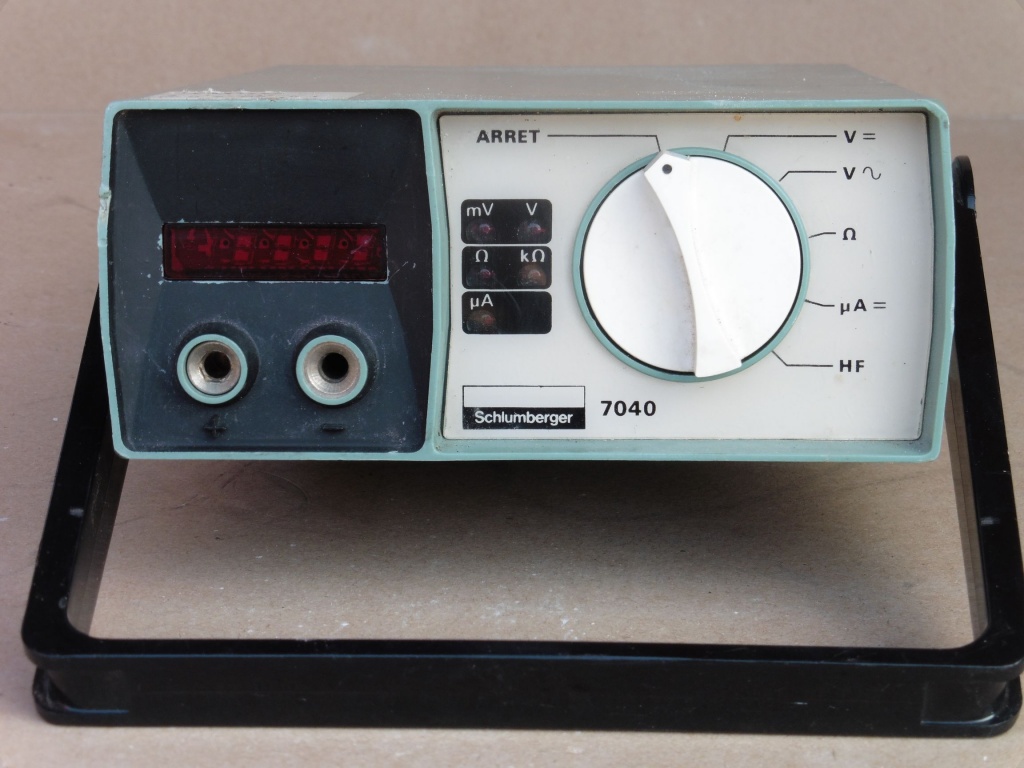

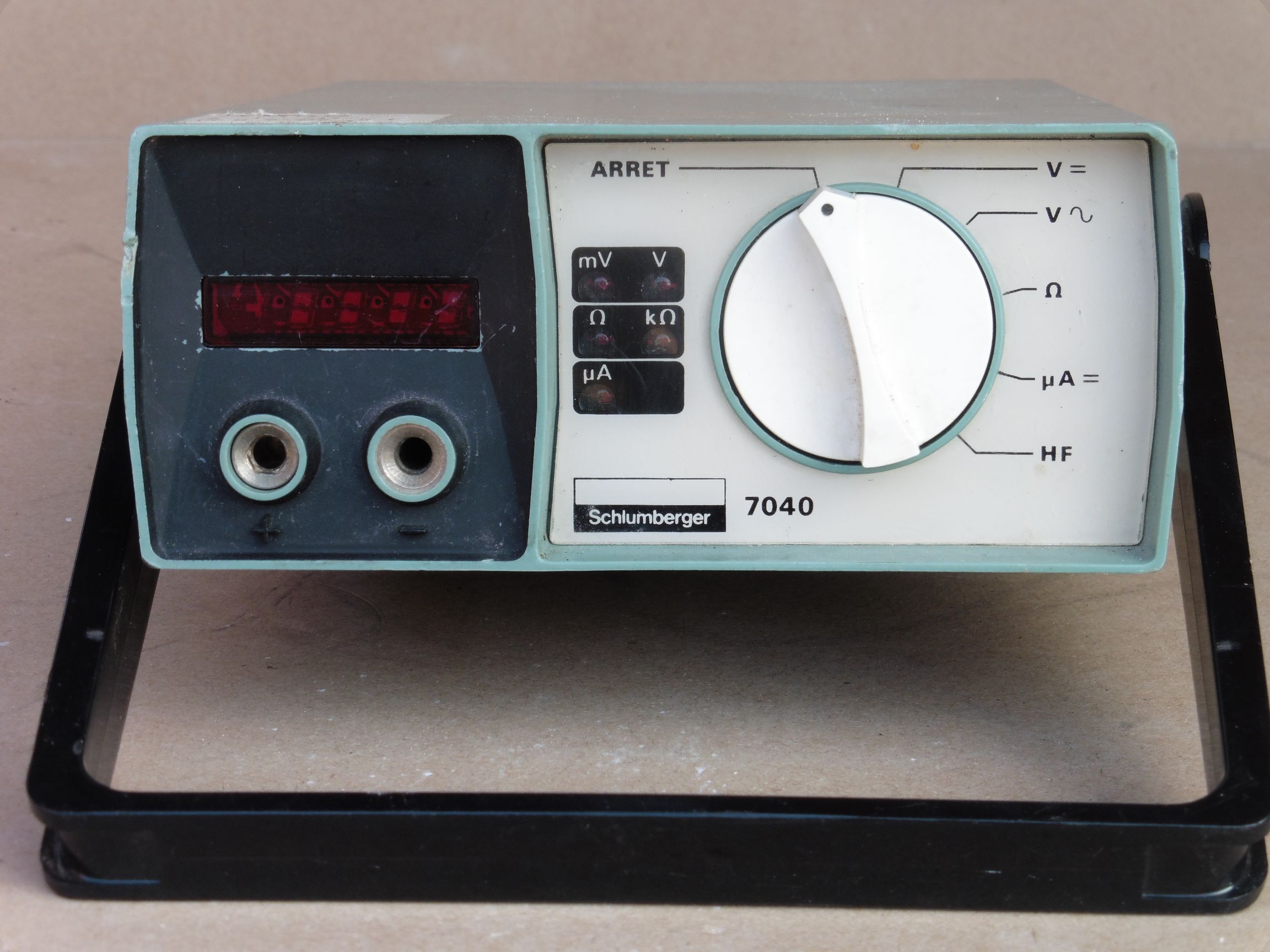

Danas je nabavljen digitalni multimetar Schlumberger 7040 iz 1976. godine. Schlumberger je dio međunarodne grupe sa tvrtkama u više zemalja, te isti ovaj proizvod može na prednjoj ploči imati ispisana imena i nekih drugih tvrtki. Prema natpisima na prednjoj ploči ovaj naš primjerak je moguće proizveden u Francuskoj (fran. ARRET – isključeno) gdje Schlumberger također ima svoju tvrtku, no zbog jednostavnosti mi ćemo ovaj naš multimetar u daljnjem tekstu jednostavno zvati generičkim nazivom DMM 7040.
DMM 7040 ima slijedeća mjerna područja:
- istosmjerni napon: 10 µV – 1000 V
- izmjenični napon: 10 µV – 700 V RMS
- električni otpor: 0,1 Ω – 11 M Ω
- istosmjerna struja: 1 nA – 1A
- HF – mjerenje struje preko RF sonde
Naravno, rangiranje opsega je automatsko, a također funkcionira i prepoznavanje polariteta priključenog napona. Strujni mjerni opsezi (µA i HF) zaštićeni su osiguračem od prevelike struje na ulaznim stezaljkama.

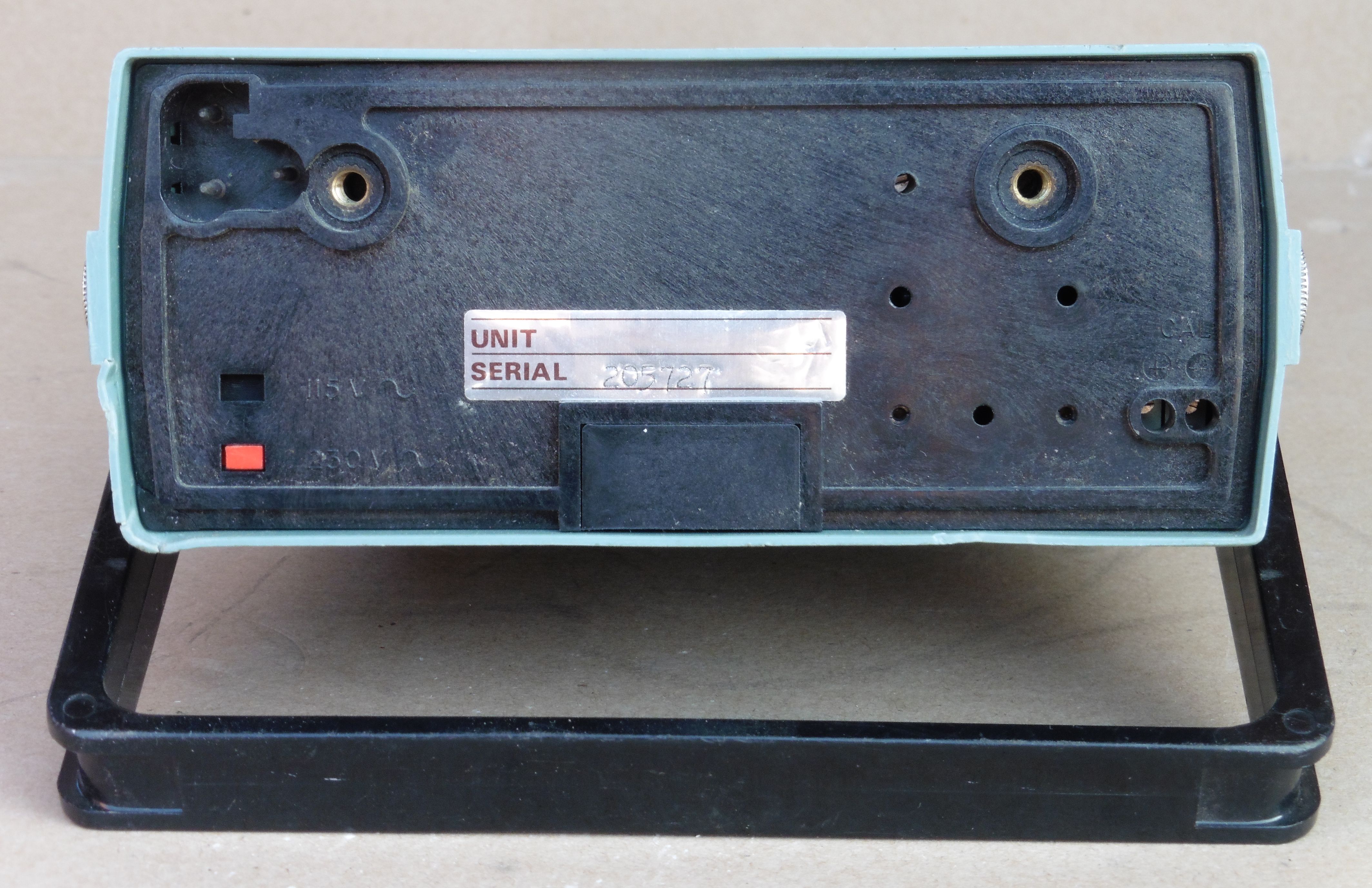

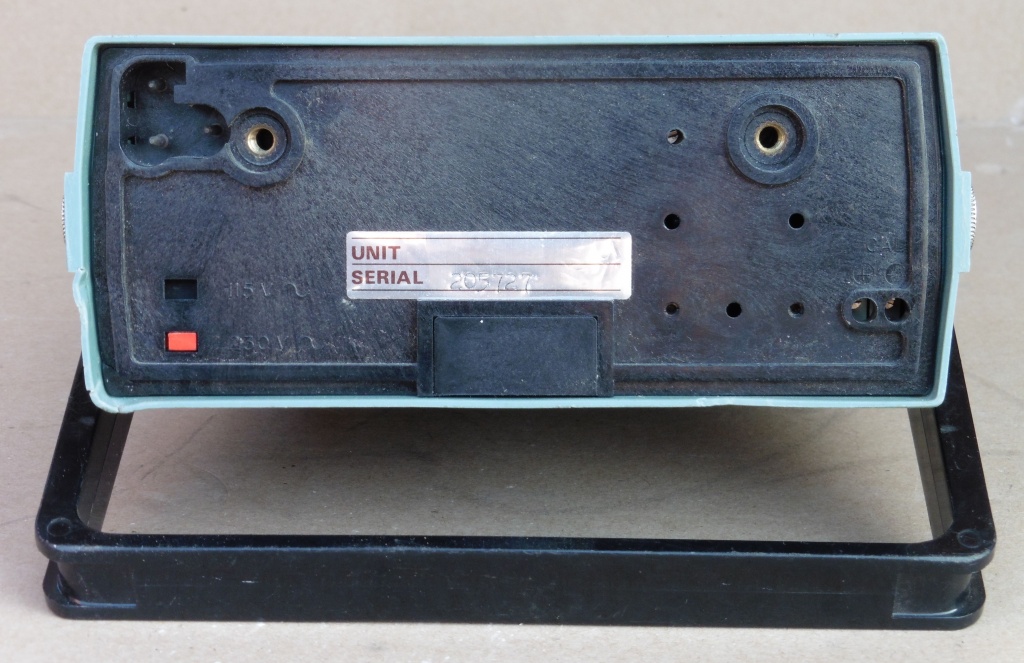

Sa zadnje strane nalazi se priključak za mrežno napajanje i otvori trimera za kalibraciju. Također, dolje lijevo nalaze se priključnice za mjerne kablove paralelne onima na prednjoj ploči. Kad se skine mali poklopac koji se nalazi dolje u sredini ispod natpisne pločice dobije se pristup 7-pinskom konektoru. Preko ovih priključnica i konektora mogu se na DMM 7040 spojiti razni dodaci predviđeni specijlano za ovaj multimetar, uglavnom za proširenje mjernih opsega instrumenta.

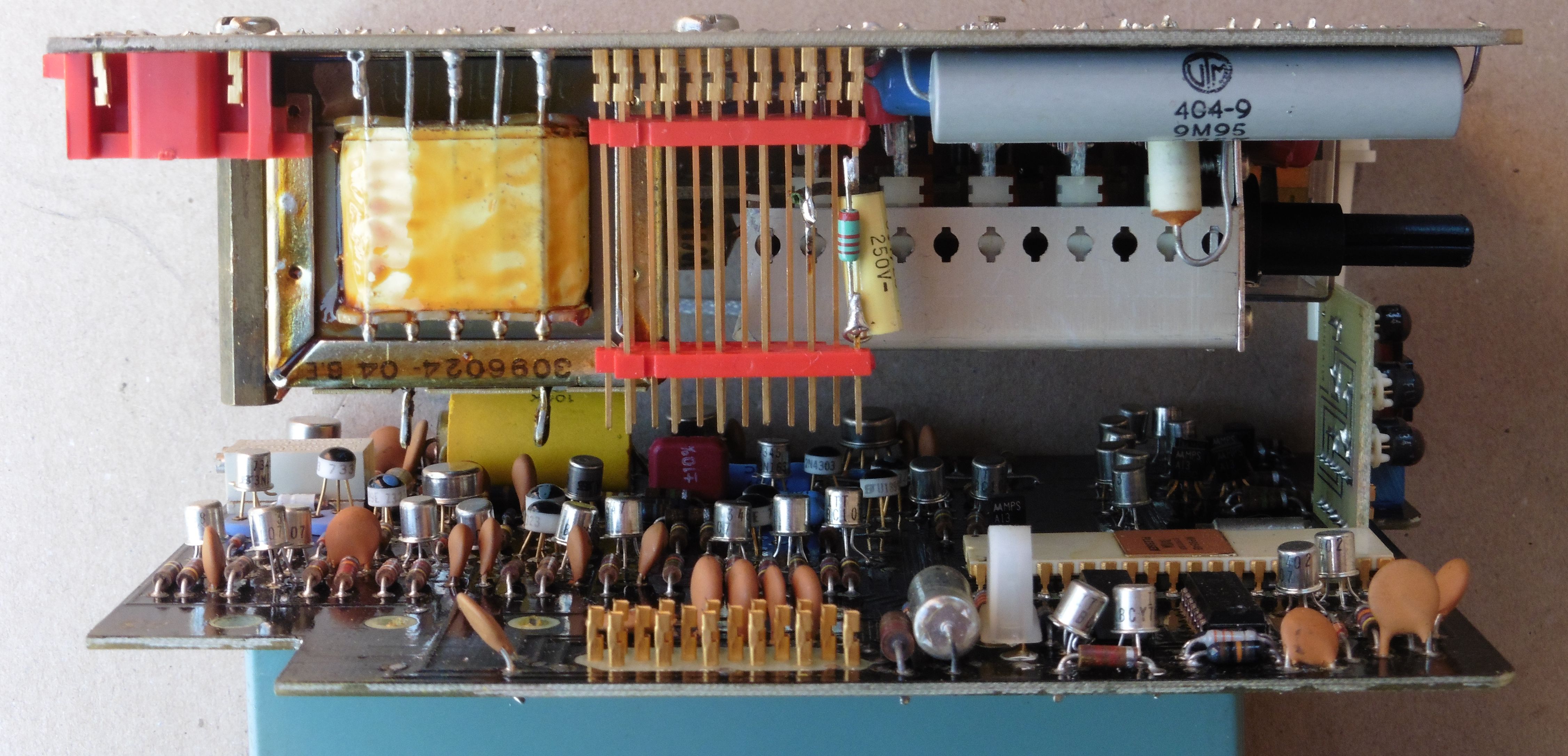

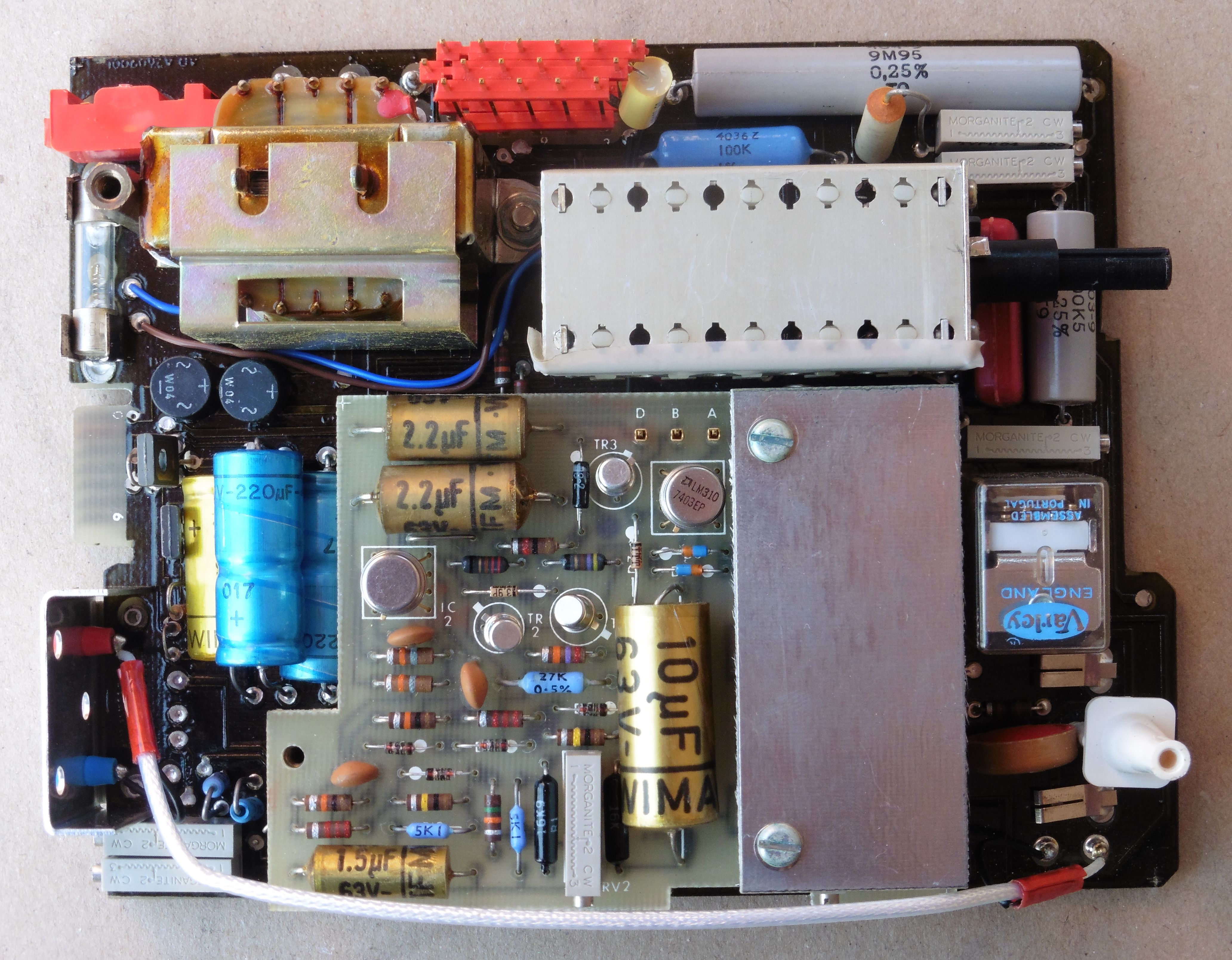

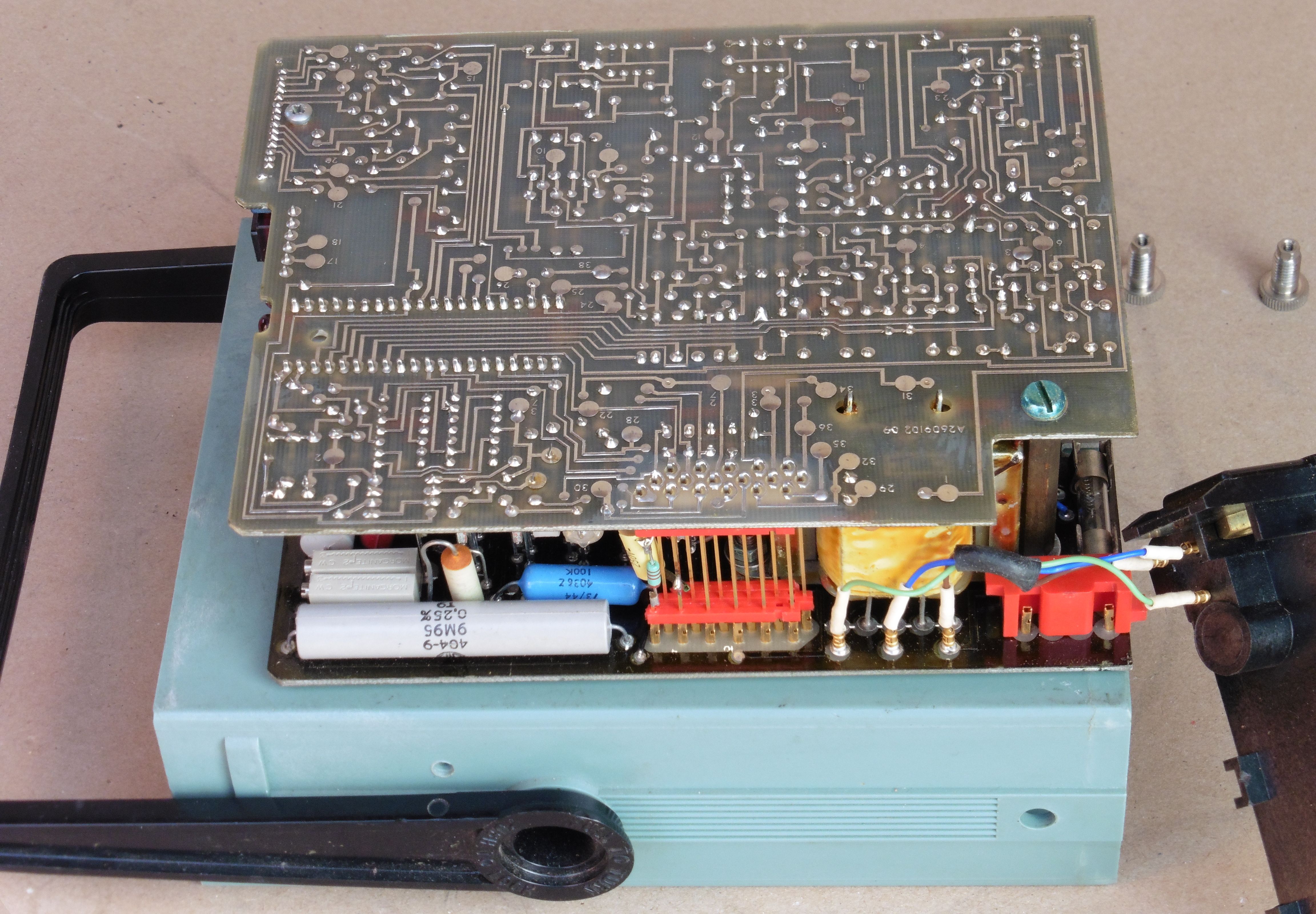

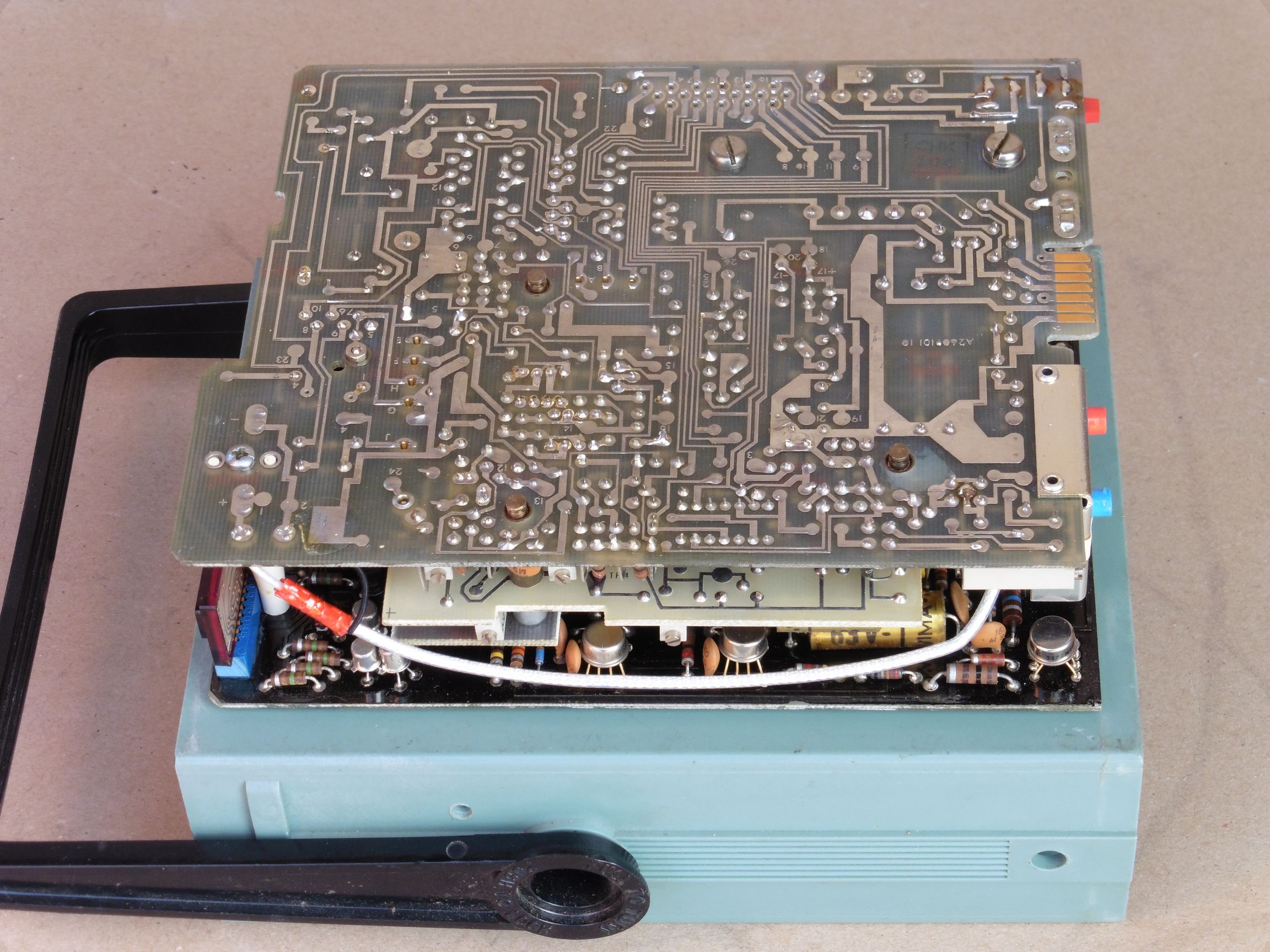

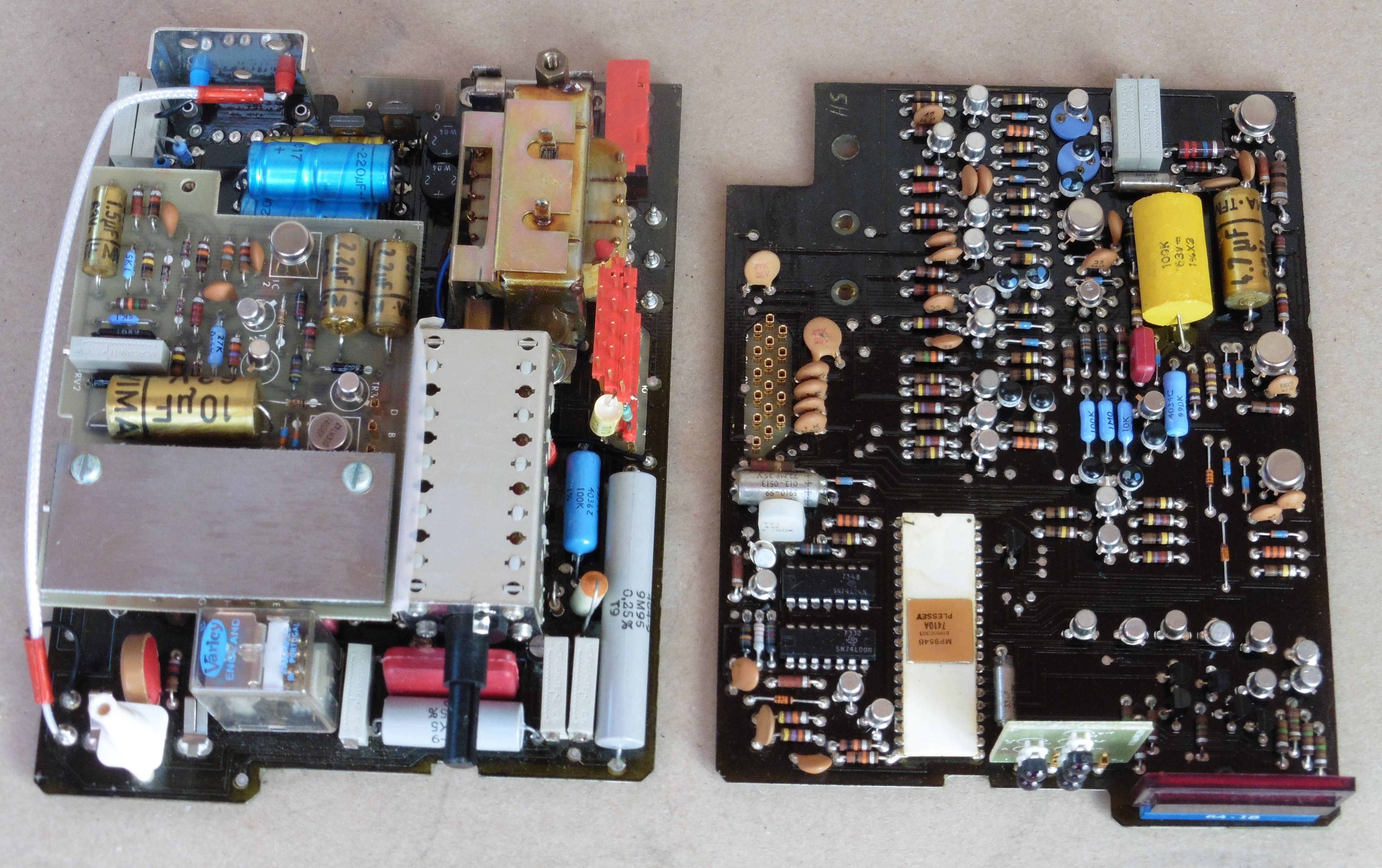

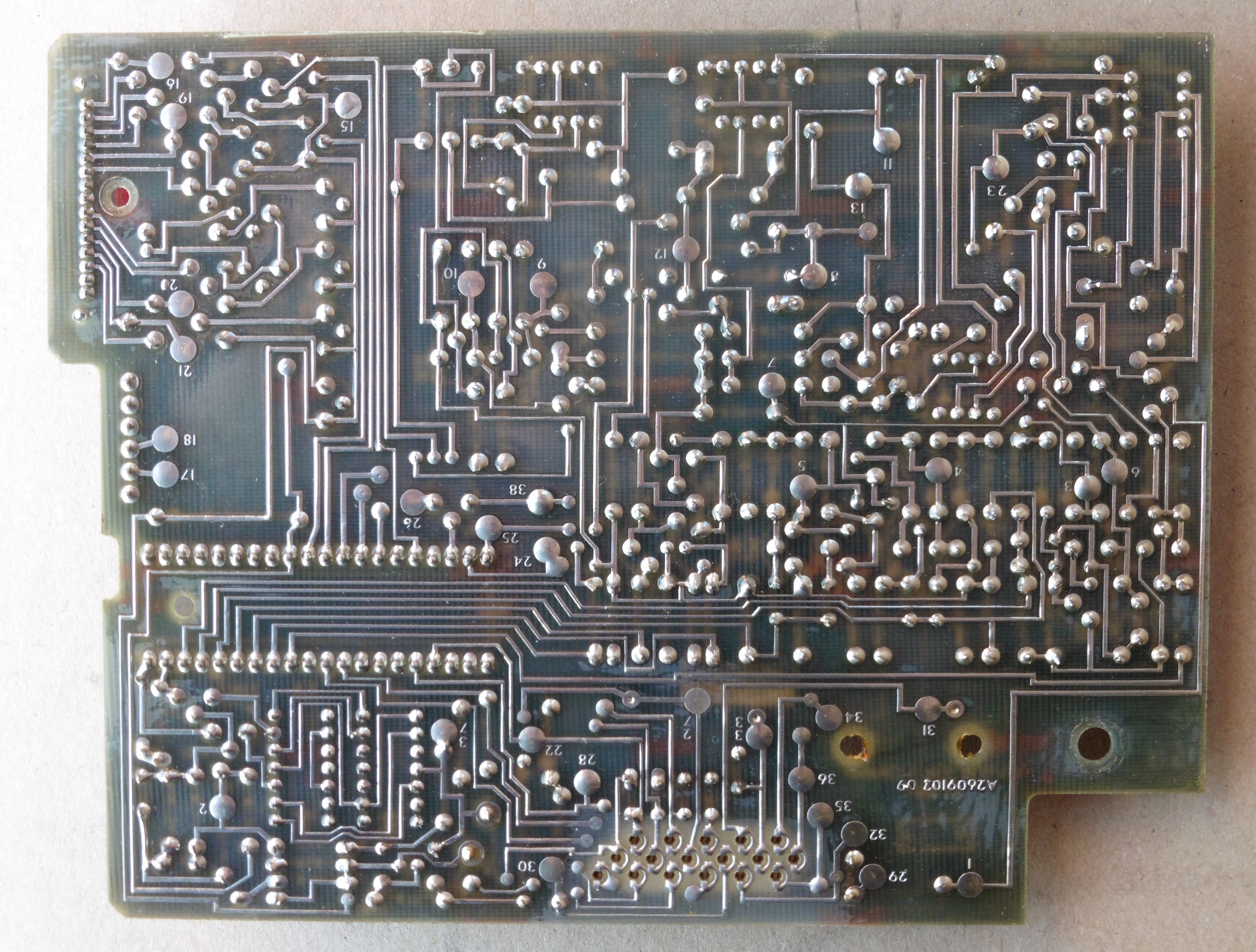

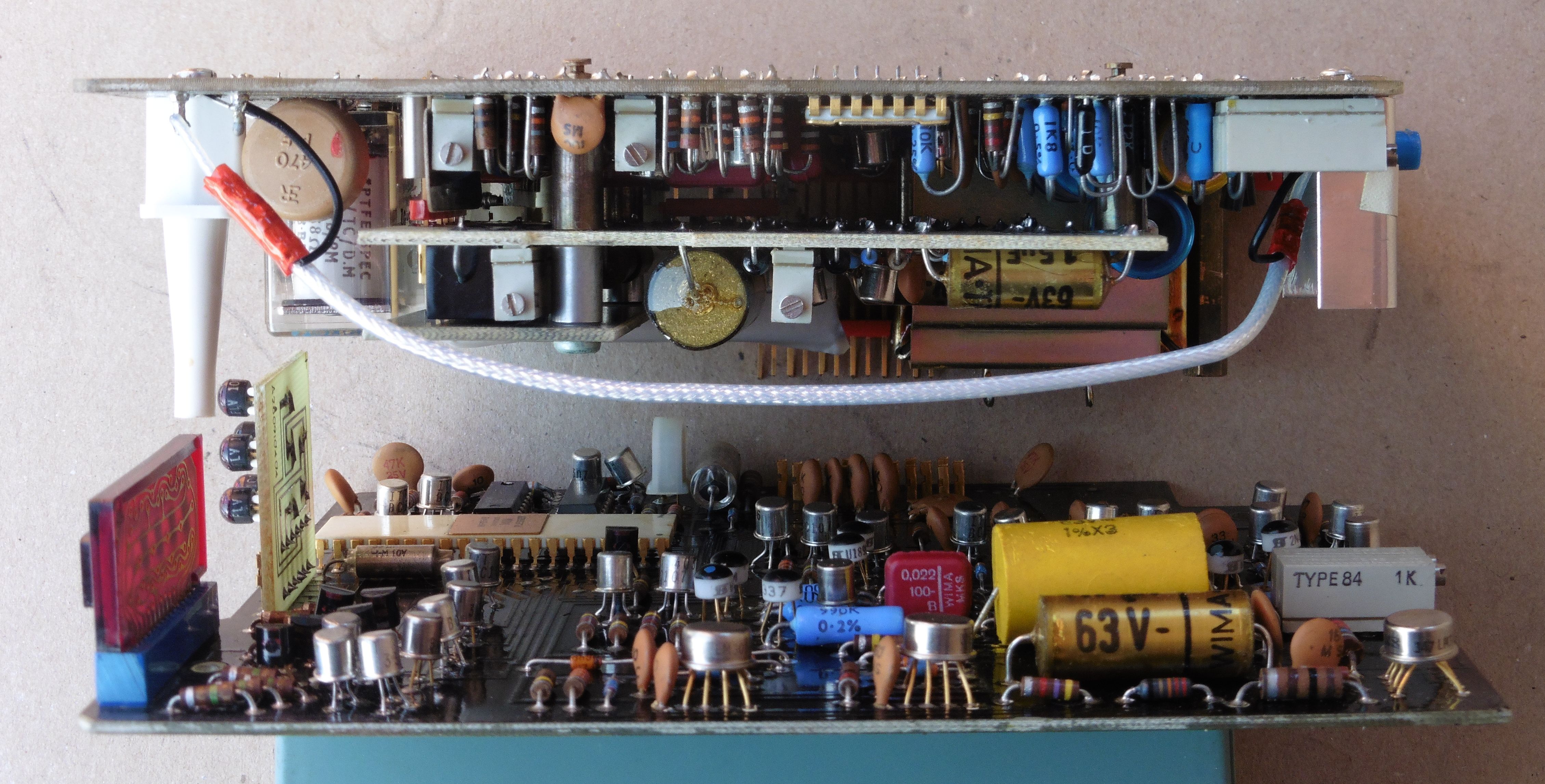

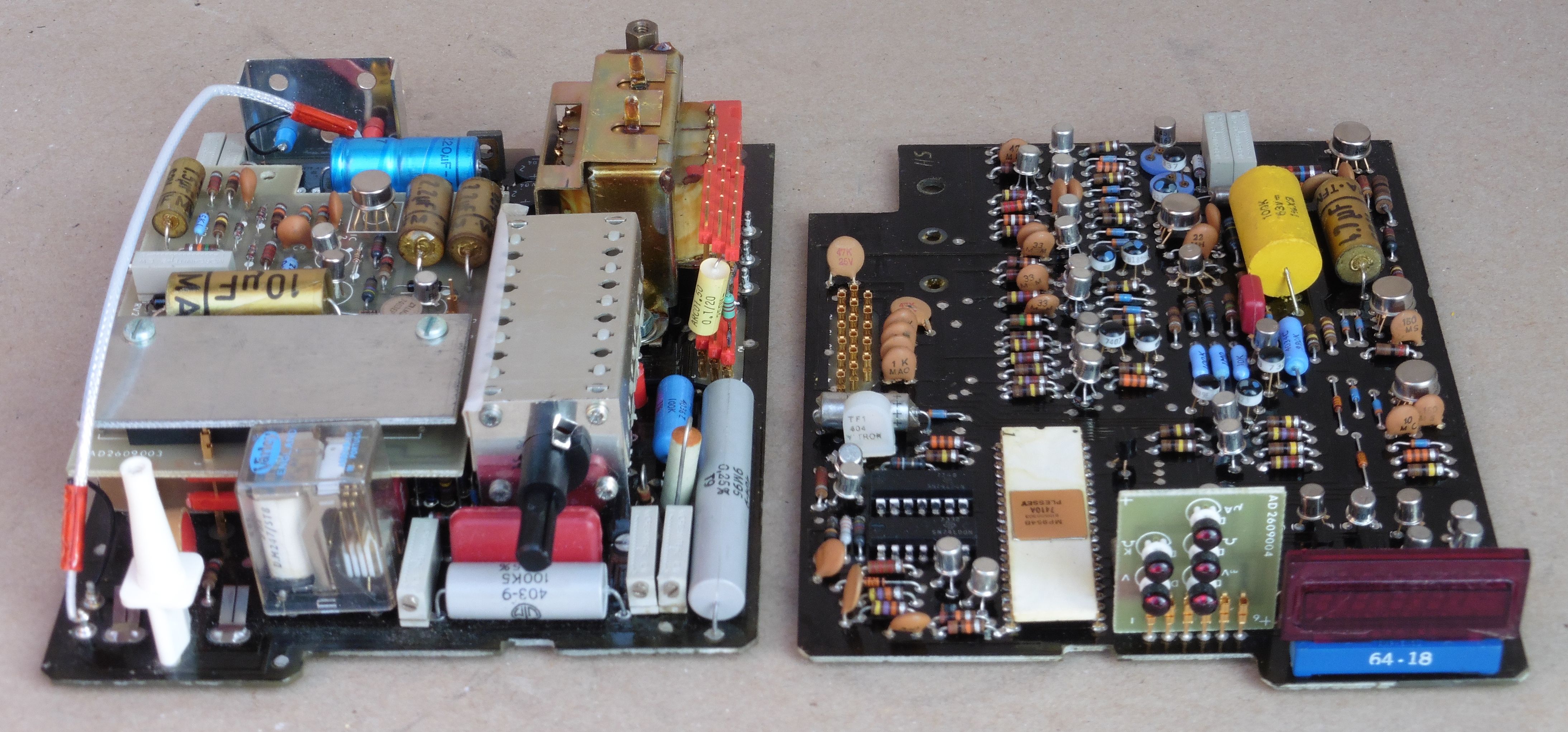

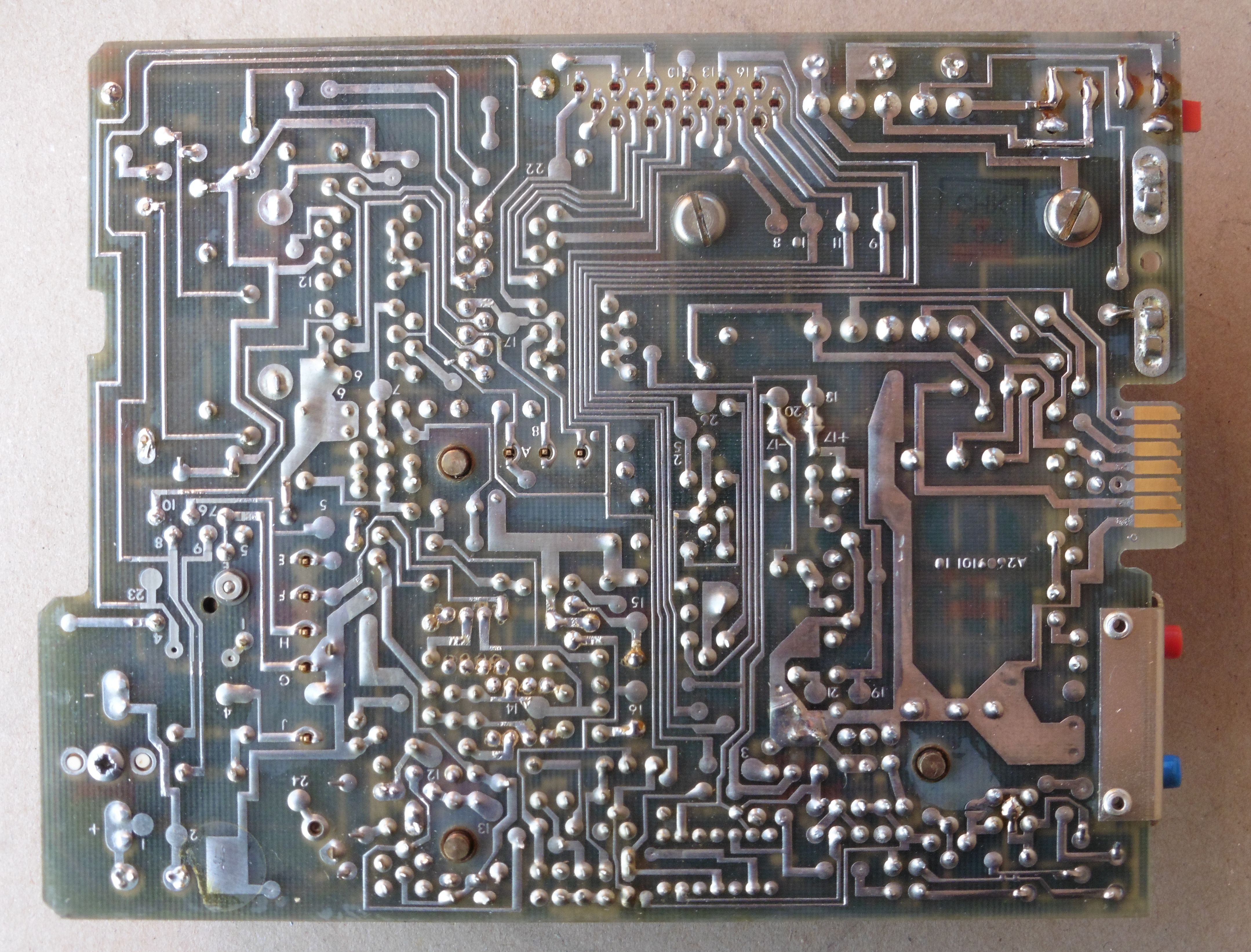

Elektronika za DMM 7040 smještena je na tri tiskane pločice.

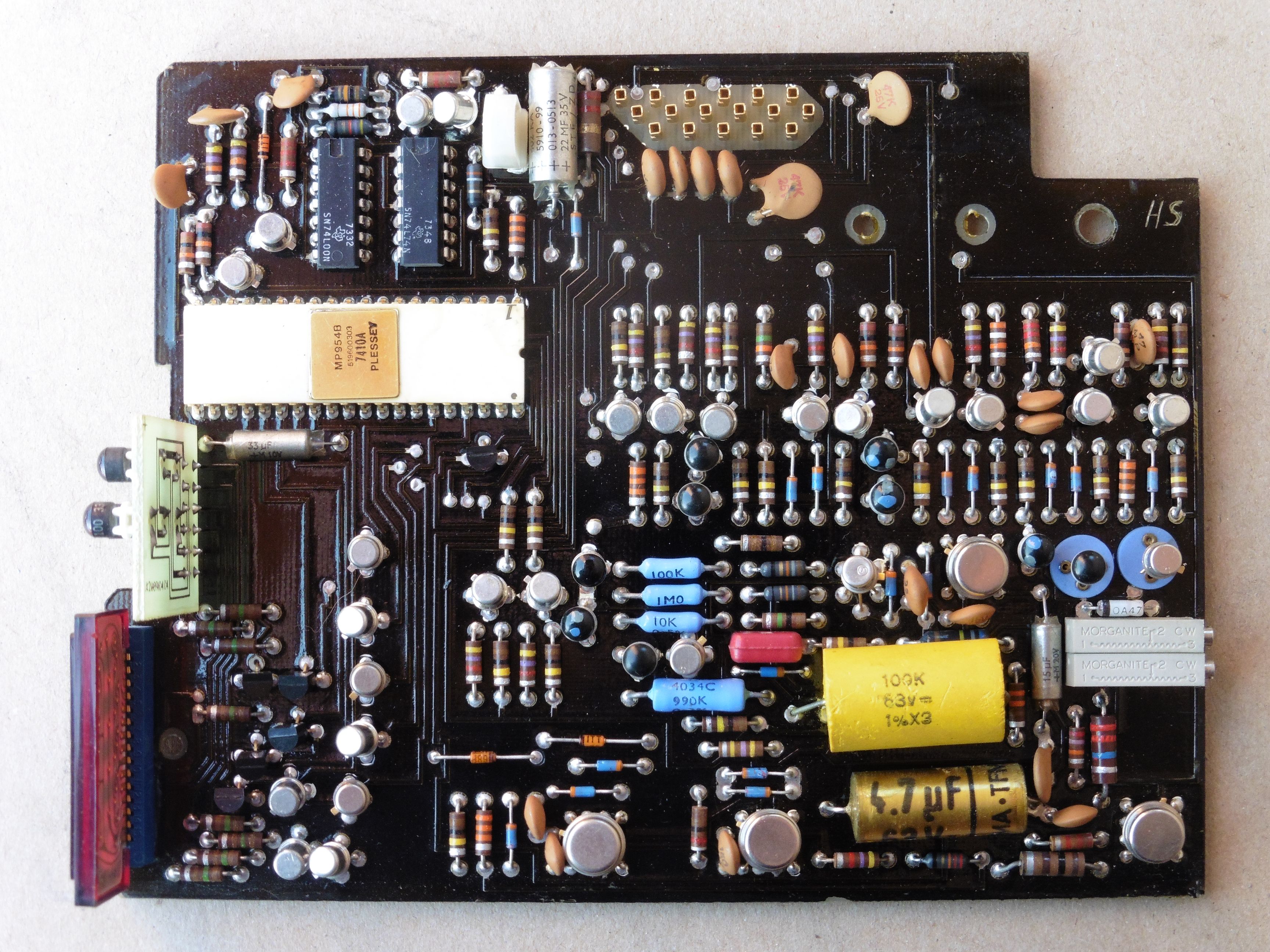

Srce instrumenta 7040 čini specijalizirani mikrokontroler MP954B. U njegovoj blizini nalazimo kristal frekvencije 404 kHz koji se nalazi u krugu tranzistorskog oscilatora 404 kHz. Ovaj signal zatim dolazi na binarni djelitelj kojeg čine integrirani krugovi 7474 i 7400 gdje se ulazna frekvencija dijeli sa 4 nakon čega se pojačava i dobije takt frekvencije 101 kHz za upravljački ritam mikrokontrolera MP954B. MP954B sadrži u sebi sve potrebne algoritme za obradu ulaznih signala na osnovu položaja sklopke za odabir vrste mjerenja, od automatskog rangiranja svakog opsega do upravljanja svim segmentima LED pokazivača za prikaz izmjerenih vrijednosti i LED indikatorima vrste mjerenja. Također, upravljanje relejem kao i gotovo sve A/D konverzije ulaznih signala vrše se unutar mikrokontrolera MP954B (dio A/D konverzije za mikrokontroler obavljaju operacijska pojačala spojena kao integratori i komparatori).
Iz podataka o mjernim područjima vidjeli smo da je DMM 7040 vrlo osjetljiv instrument pa na njegovim pločicama vidimo mnoštvo operacijskih pojačala koja su za svaki opseg spojena kao ulazna pojačala, chopper pojačala za istosmjerne mjerne opsege (njih smo opisali u objavi kkkk), izlazna pojačala, pojačala za odvajanje, integratori, komparatori i drugo. Tu su zatim izvori referentnih napona potrebni za rad pojedinih operacijskih pojačala, filtri, sklopovi za zaštitu te elementi ispravljača i napajanja svih sklopova instrumenta.
Ovaj multimetar željno čega da ga se temeljito istestira i po potrebi izbaždari od strane nekog strpljivog elektroničara koji mu je spreman posvetiti koji slobodni dan za druženje. Karakteristike su mu obećavajuće pa je moguće da i trajno postane dio mjernog kompleta elektroničke radionice. Eto, još jedan potencijalni dokaz da nije sve staro odmah i za baciti 🙂
