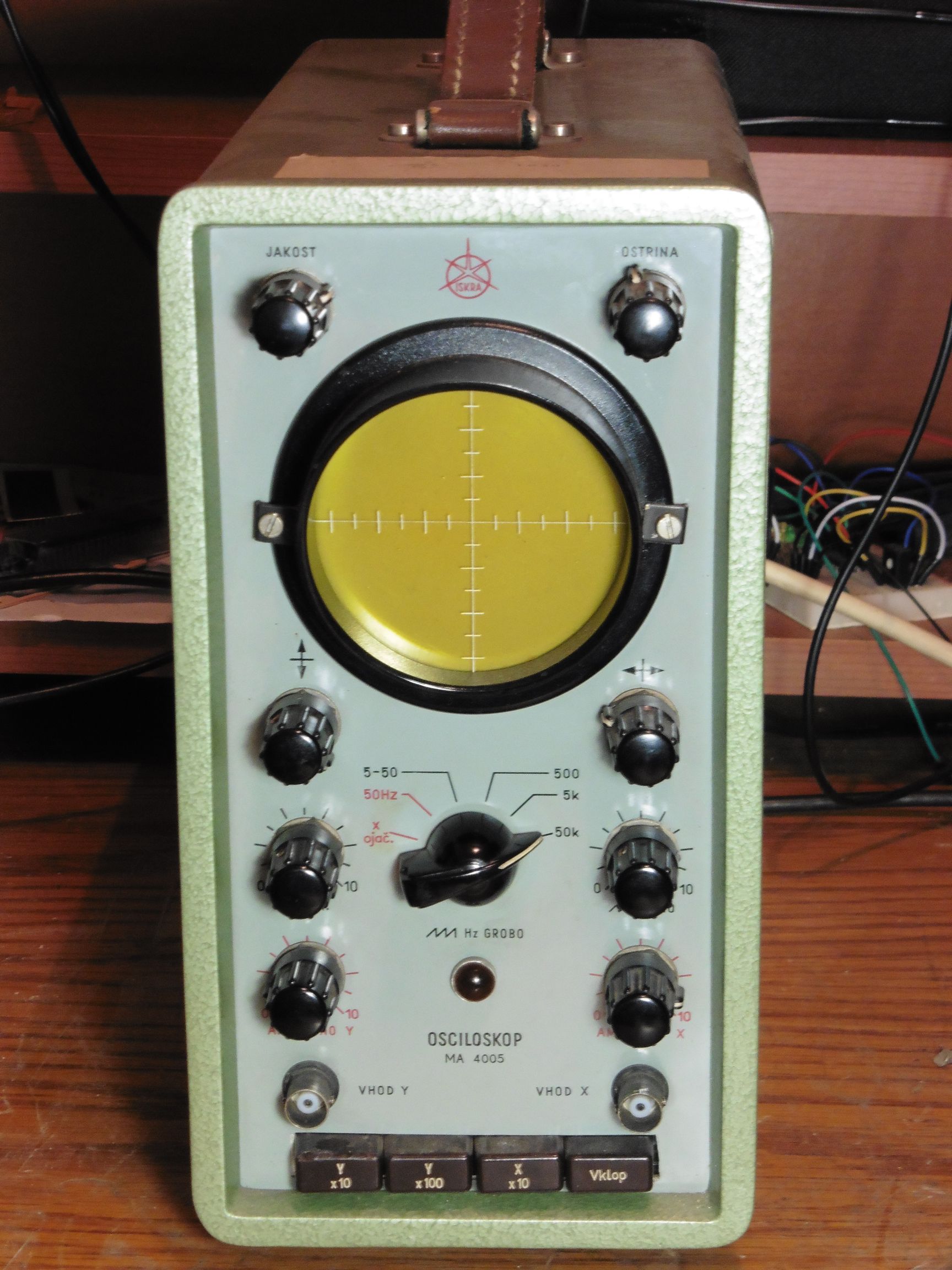

Danas je nabavljen osciloskop proizvođača ISKRA oznake MA 4005 iz 1950-tih godina. Kako to obično biva, električnu shemu ili bilo kakvu dokumentaciju teško je pronaći, no ovdje se srećom radi o ispravnom osciloskopu pa se testiranjem barem mogu ispitati njegove mogućnosti.

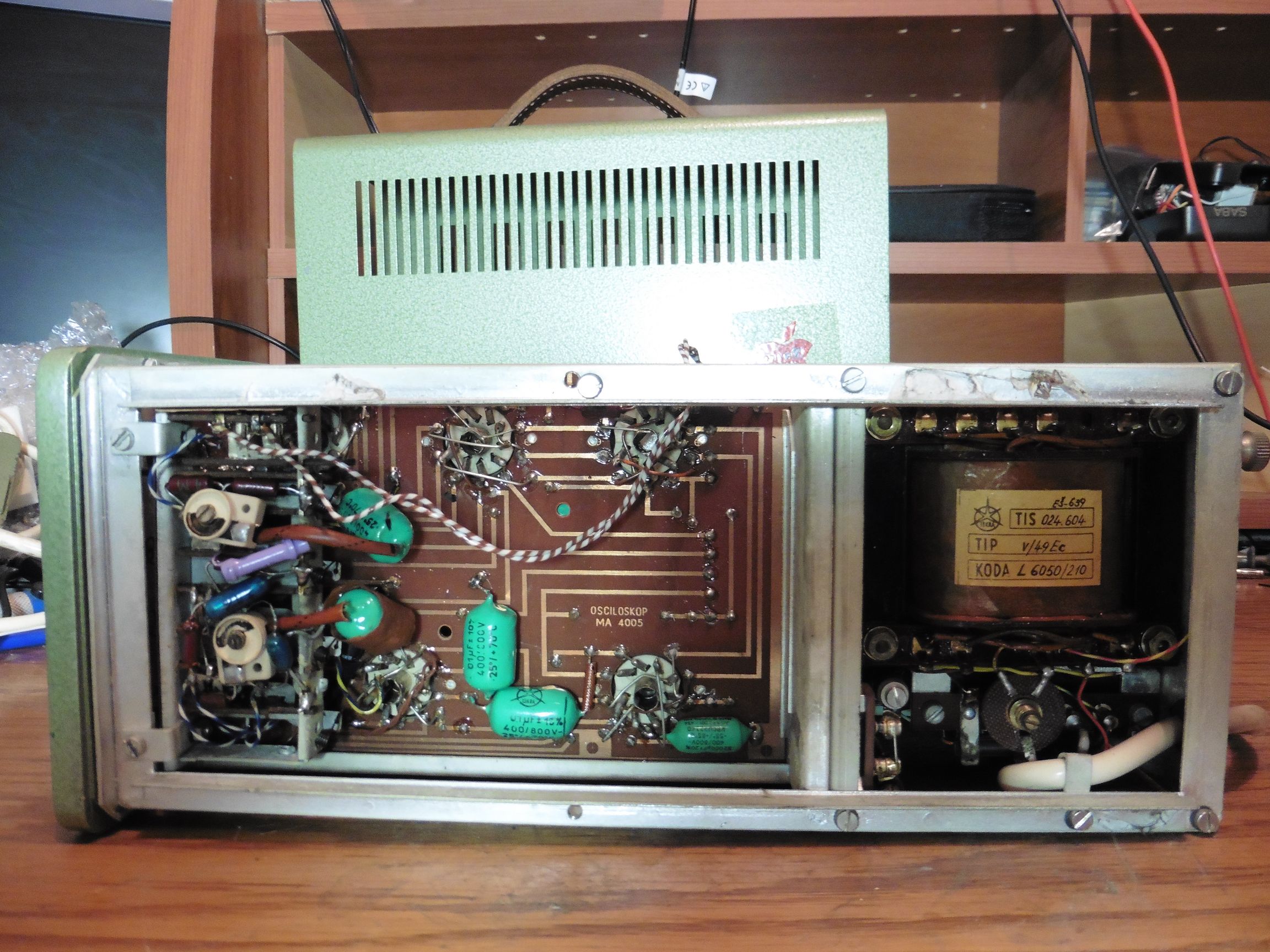

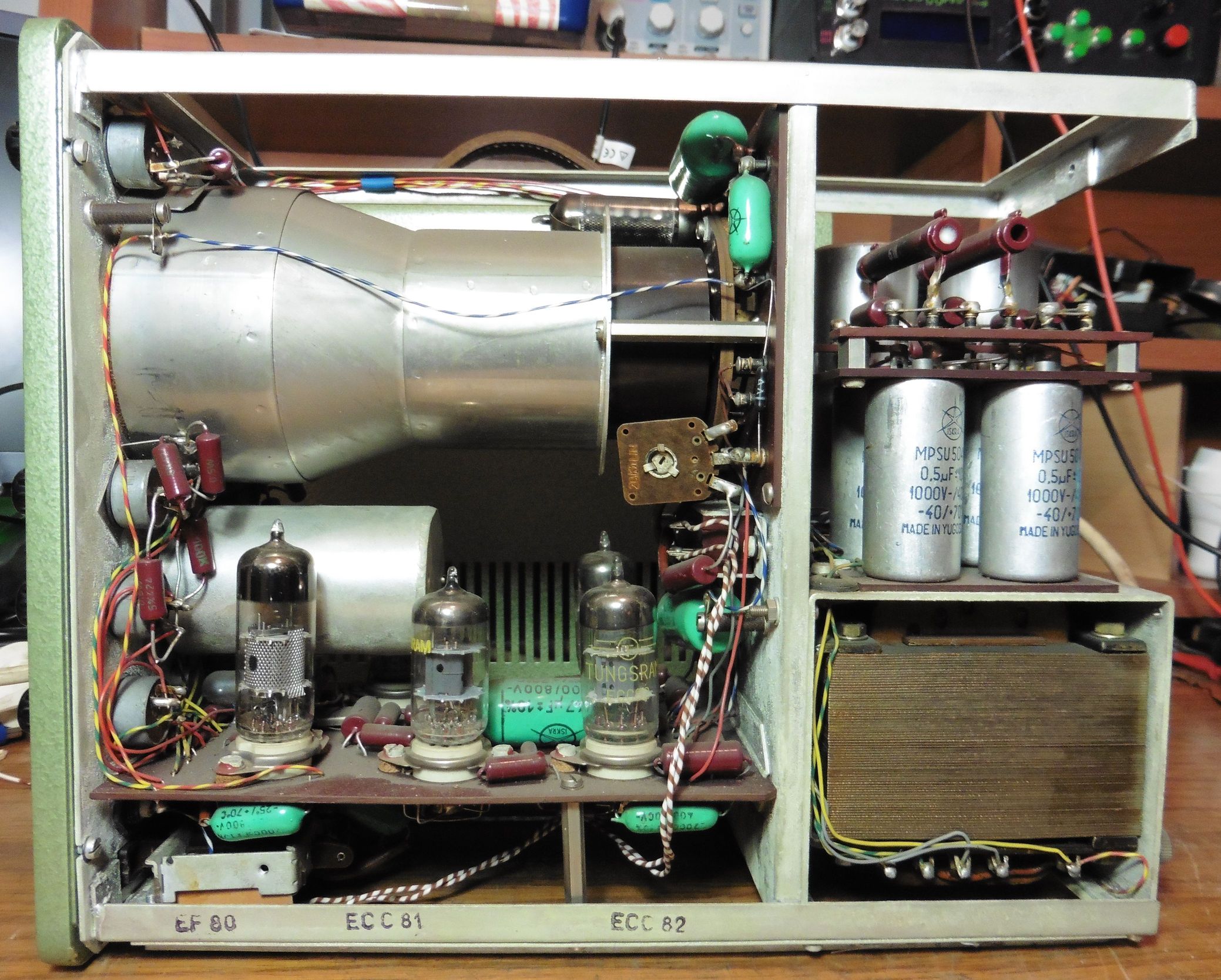

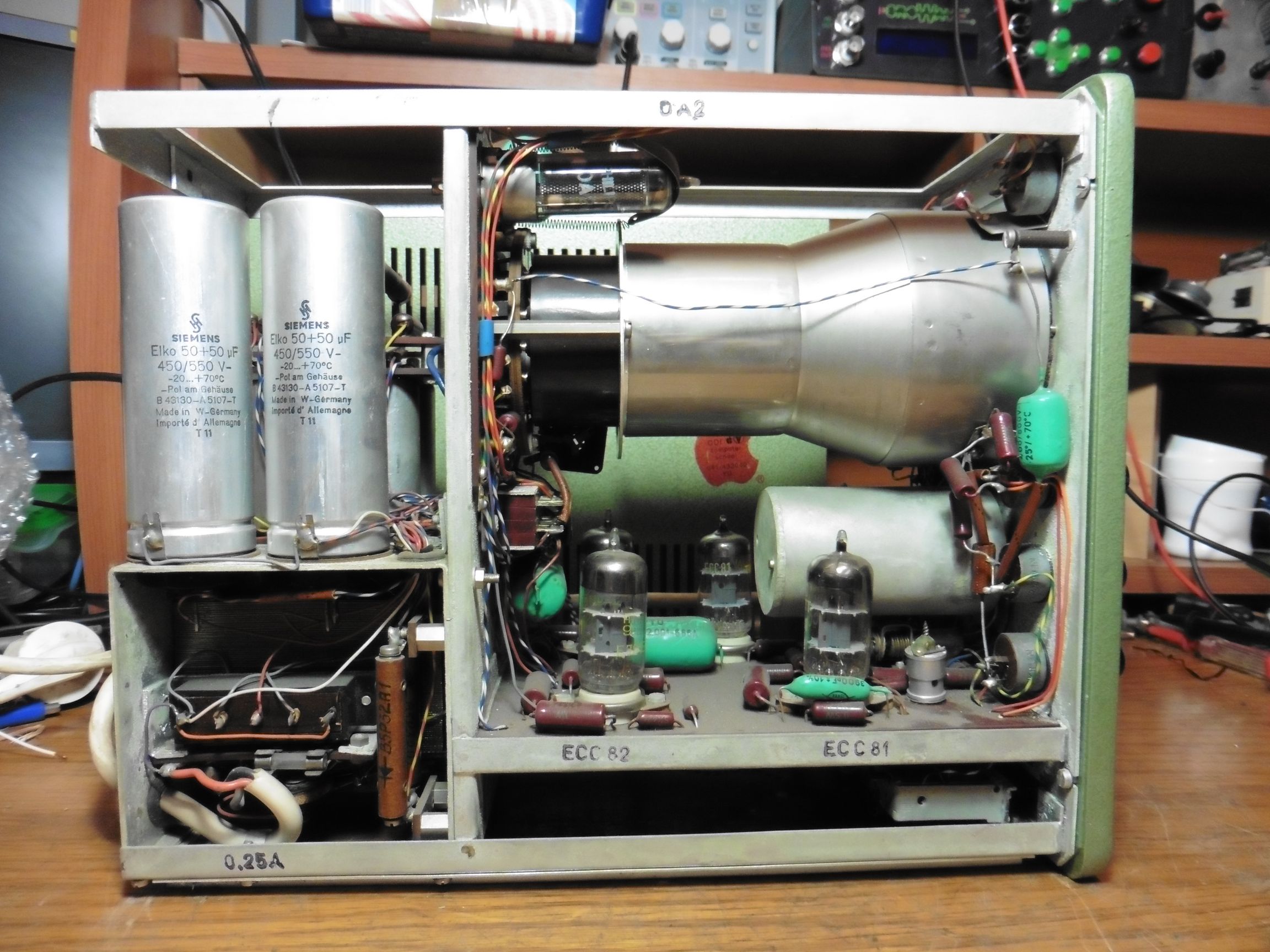

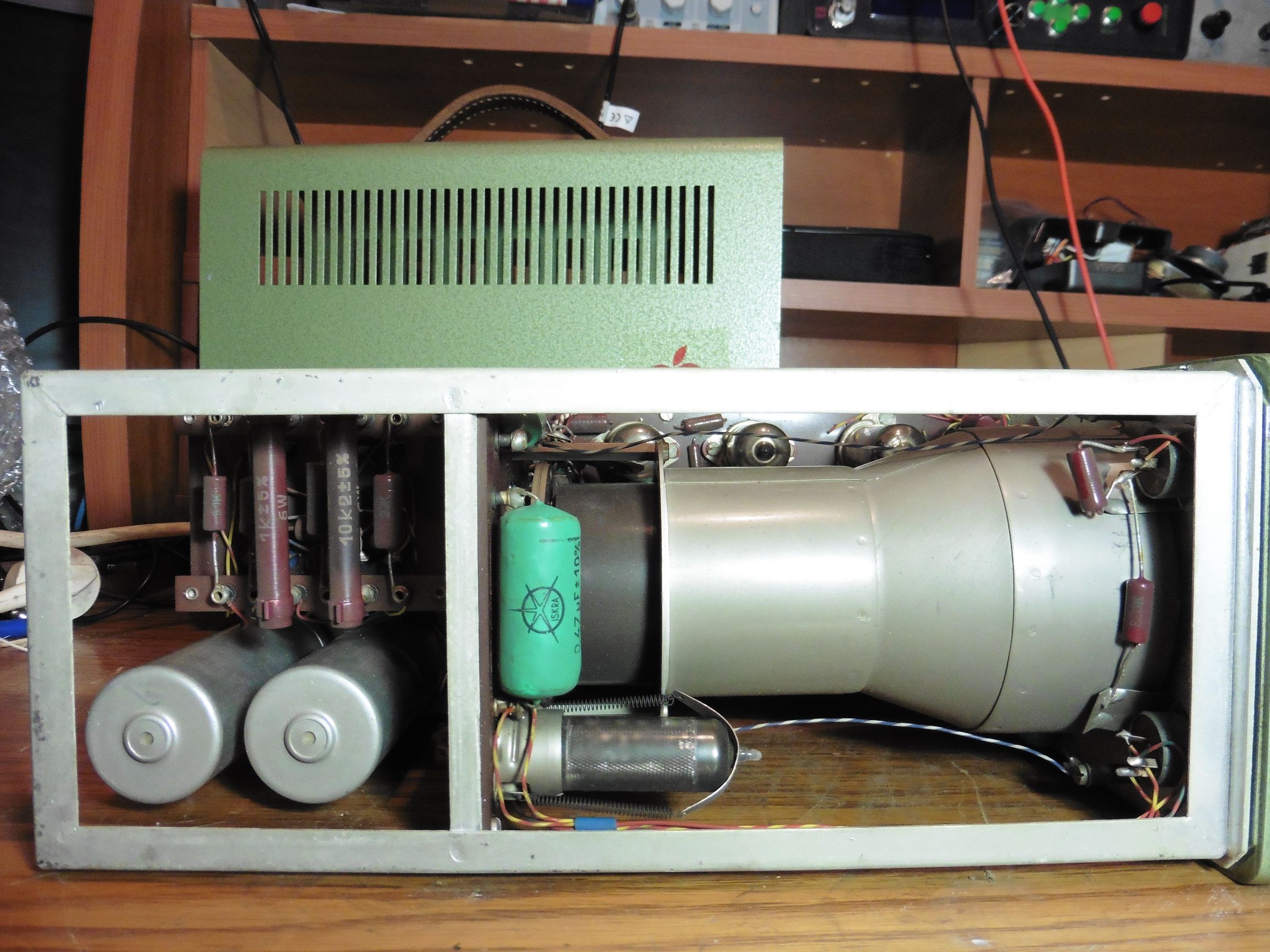

Osciloskop MA 4005 ima ukupno šest elektronskih cijevi: dvije dvostruke triode ECC82, dvije dvostruke triode ECC81, pentodu EF80 i stabilizator napona OA2. Osciloskop je električki i po mogućnostima vrlo sličan već opisanom OSCILOSKOPU RIZ OS-157A pa ovdje nećemo ponavljati princip rada pojedinih sklopova unutar ovakvih osciloskopa.

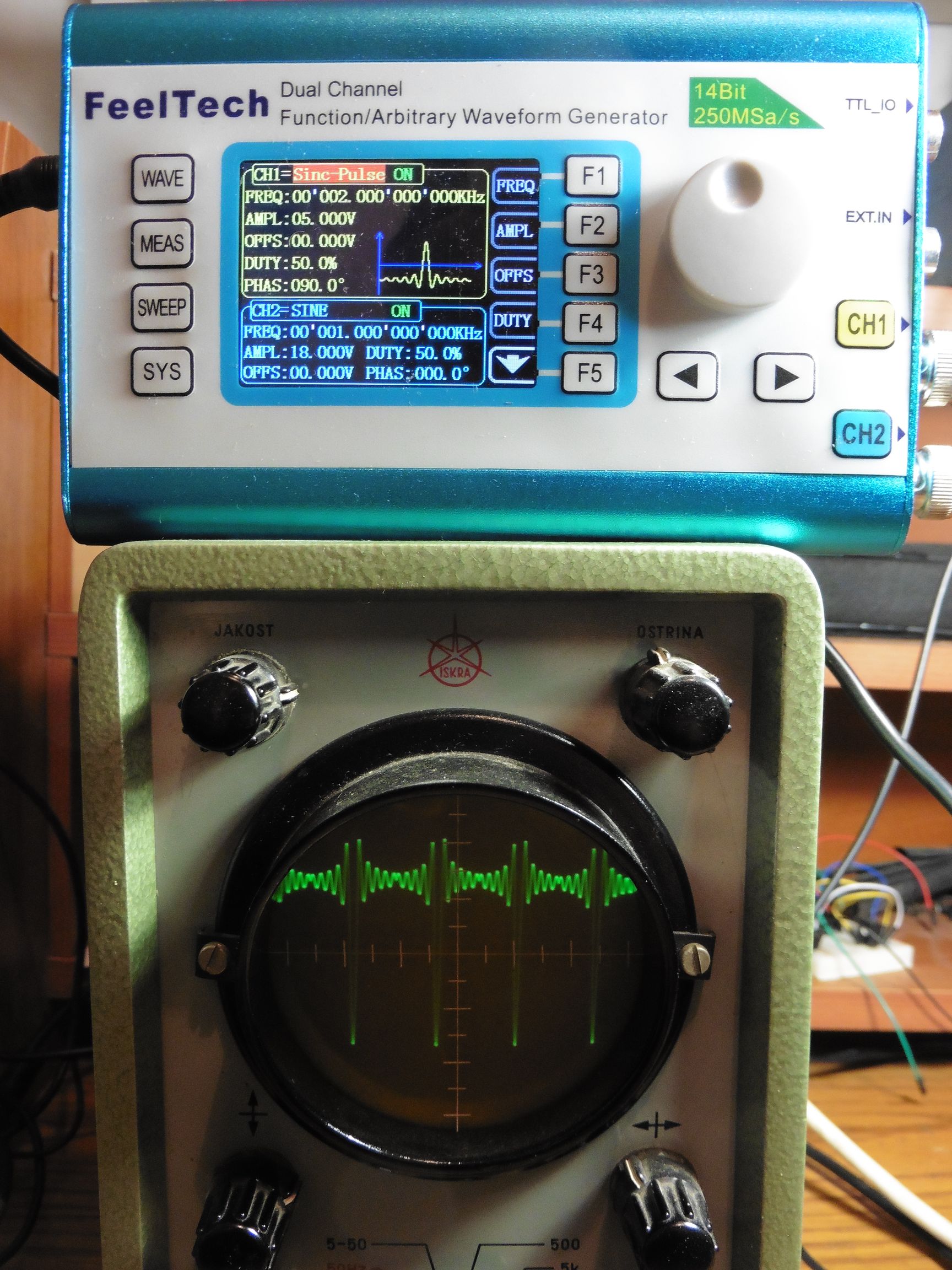

Osciloskop MA 4005 ima deklarirani mjerni opseg u rasponu od 5Hz do 50kHz, a testiranjem je potvrđeno da relativo dobro može prikazati pravokutni signal do 100kHz, a sinusni gotovo do 1MHz. Ipak za precizno mjerenje granične vrijednosti idu do nekih 60kHz. Sinkronizacija vremenske baze postiže se bez većih teškoća odabirom ispravog mjernog opsega i zatim finim podešavanjem pripadajućim potenciometrima. Na slici je primjer prikaza složenog signala frekvencije 2kHz.
Ovaj osciloskop navršio je više od 60 godina života i još ne pokazuje izražene znakove umora. Unatoč tome zaslužuje malo njege i kozmetičkog tretmana za osvježenje njegovog još vrlo dobro očuvanog naličja, a nakon toga i poduži odmor na nekom svojem posebnom mjestu na vintage polici 🙂
